C++ 内存管理 · 第三讲 malloc/free（VC6 内存分配）
来源：xubenshan.github.io — 第三讲 malloc/free
作者：小熊 | 2026/7/19
本讲通过分析 VC6 在调用 main() 之前的初始化行为，来剖析 VC6 的内存管理机制，重点是 SBH（Small Block Heap，小区块堆）对小内存块的「分段管理」。
VC6 内存分配
通过 VC6 调用 main 函数之前的初始化行为来分析 VC6 的内存管理。

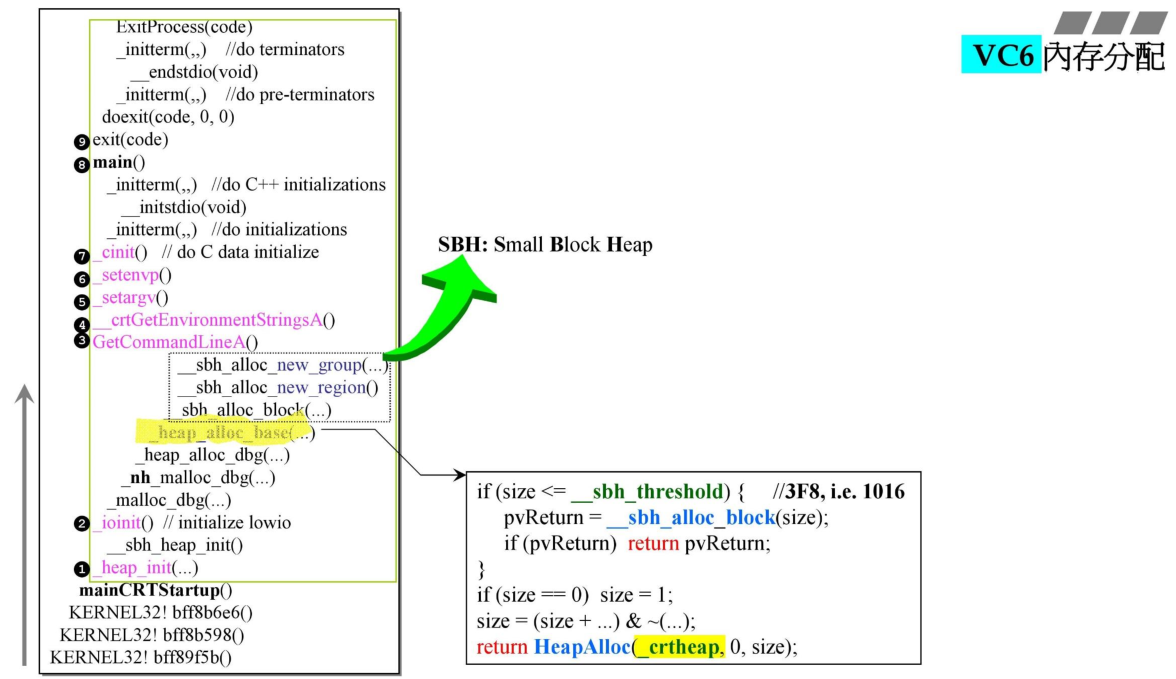

下图是函数调用栈，在调用 main 函数之前还会调用很多函数。重点看 _heap_alloc_base 函数，这个函数内部判断了 size 的大小，当 size 小于 1016 的时候调用 _sbh_alloc_block 函数。大于时调用 windows 操作系统提供的 HeapAlloc 函数。也就是说 VC6 和第二章的分配器一样，都是为小区块服务的。大区块就直接交给操作系统进行处理。

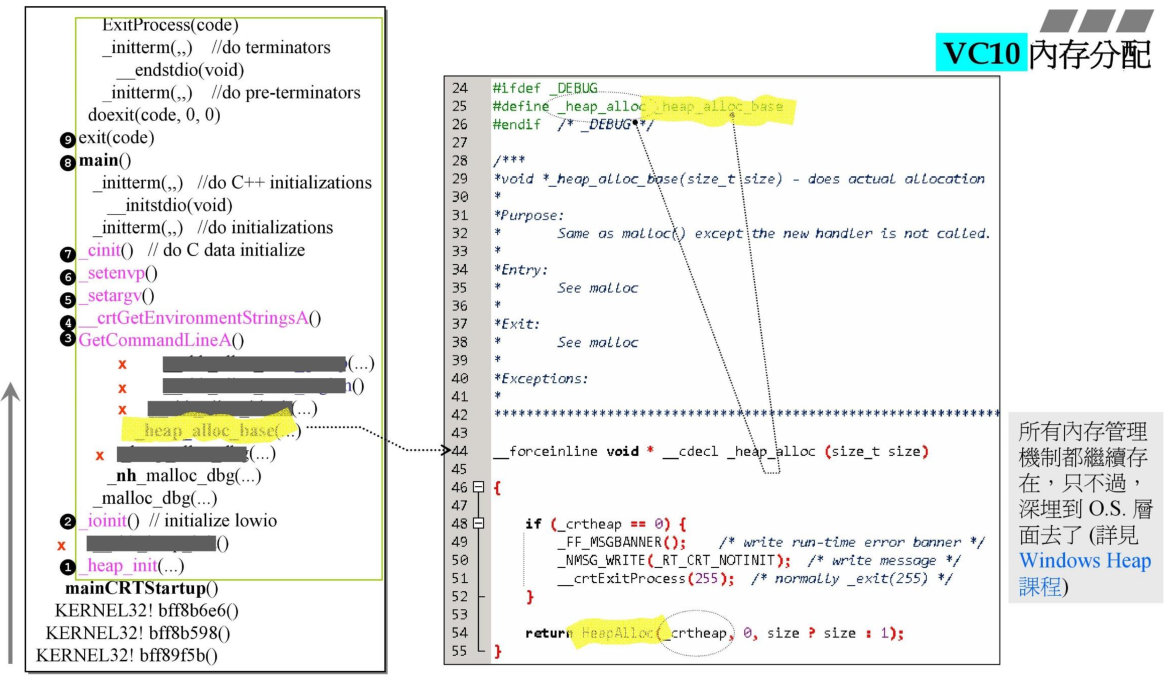

在 vc10 底下，仍然有 _heap_alloc_base 函数，但函数内部不管 size 多大，都会调用 HeapAlloc 函数。也就是说 vc10 没有提供专门处理小区块的机制，但是操作系统 HeapAlloc 函数中提供了。

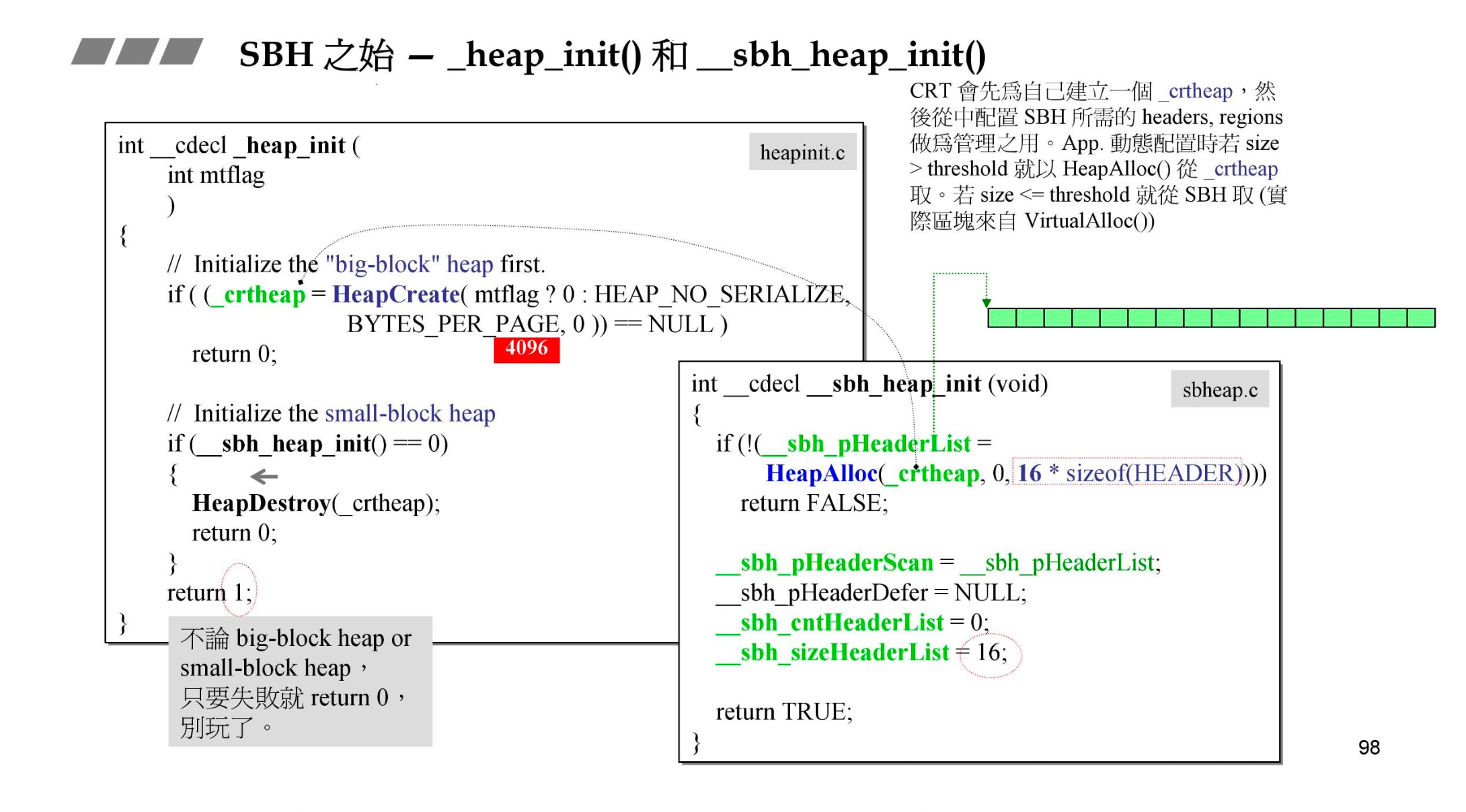

来看 heap_init 函数，内部通过 HeapCreate 向操作系统要一块堆内存，大小是 4096，这块内存名字叫 _crtheap。然后 _sbh_heap_init 函数内部调用 HeapAlloc 函数，从上面拿到的 _crtheap 堆内存中要 16 个 HEADER 大小的内存，得到指针。这就是 heap_init 的内容。

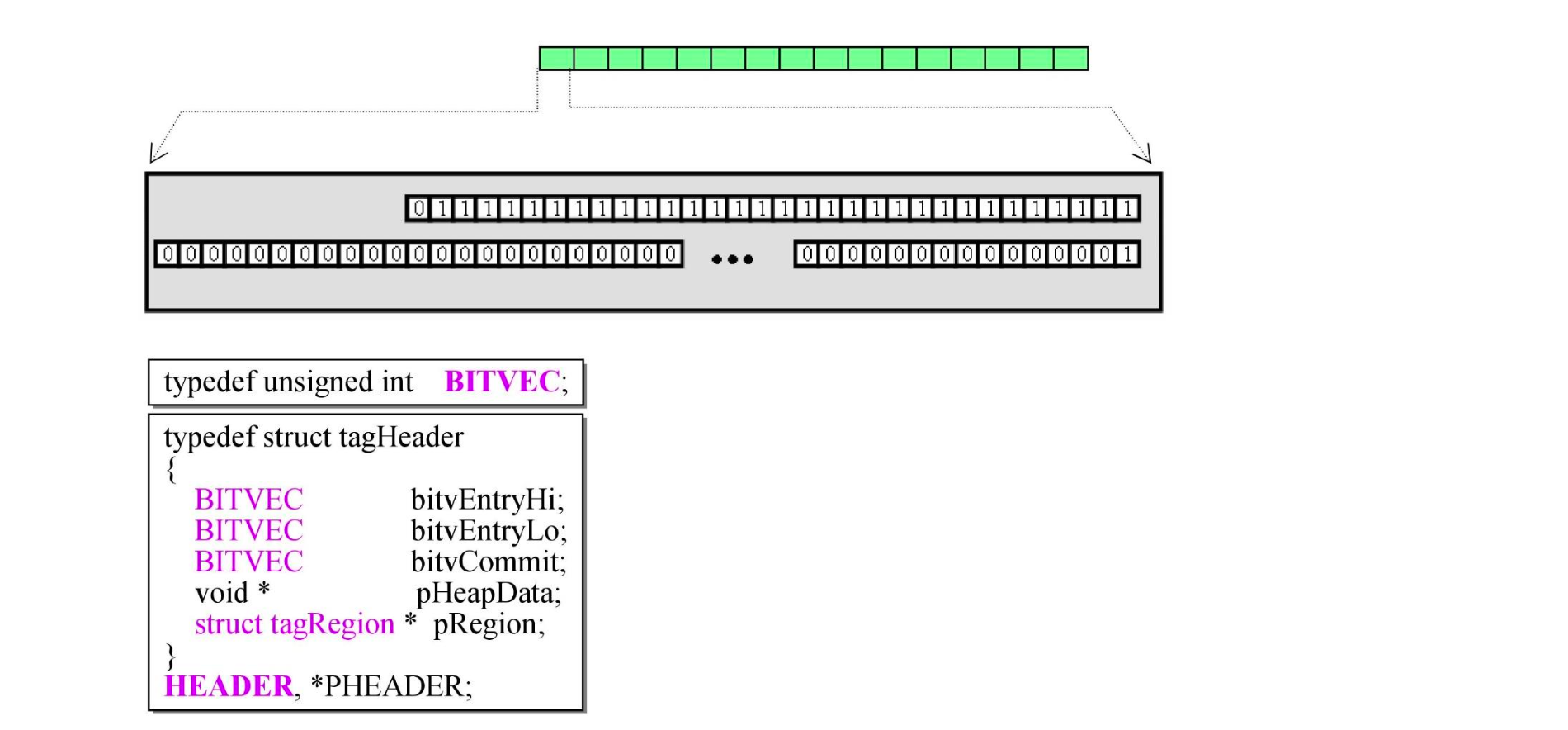

下图就是 HEADER 的结构。

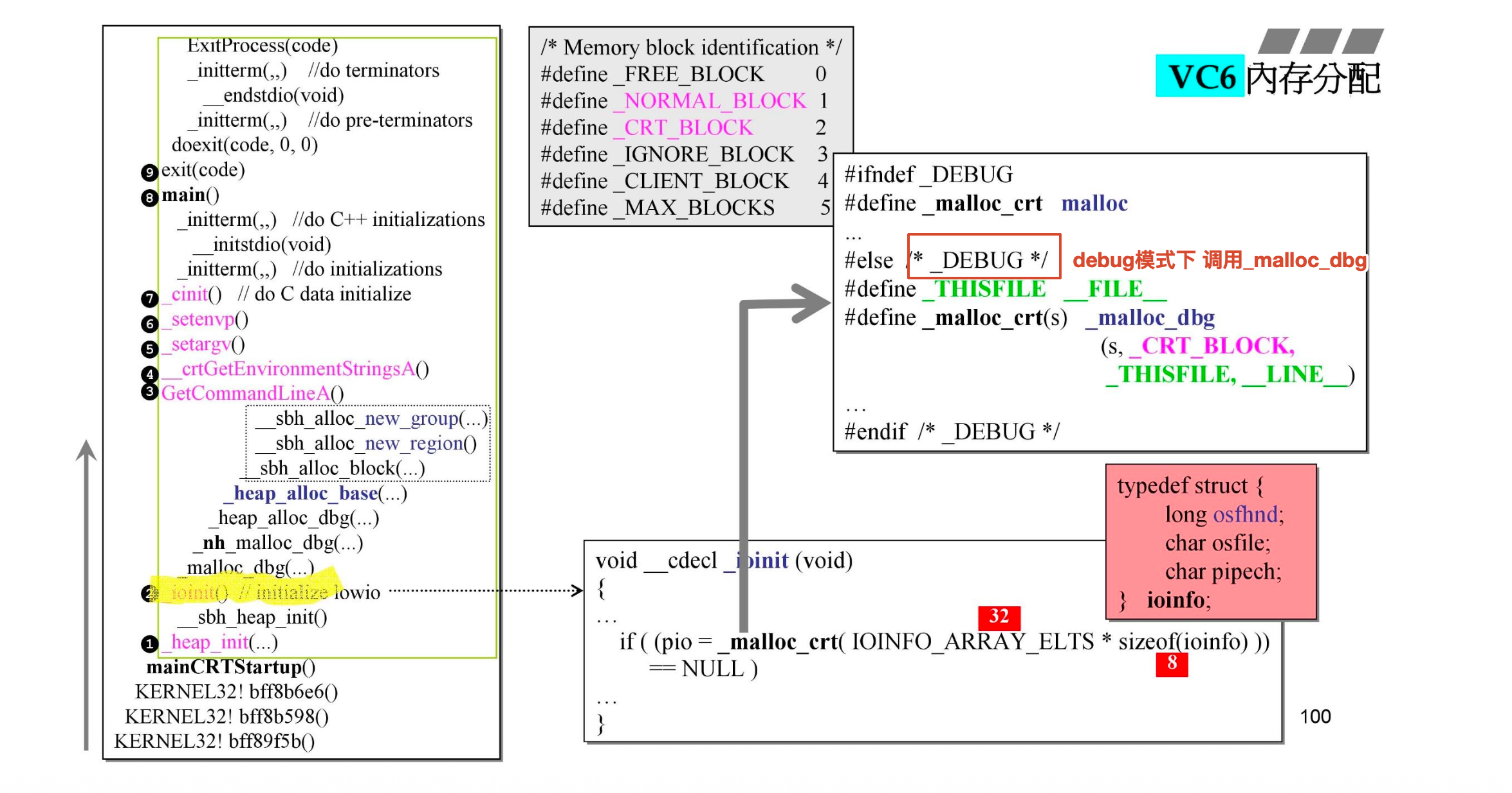

接下来看 ioinit 函数，函数内部调用了 malloc_crt，（这是第一次内存分配）在 debug 模式下，就是调用 malloc_dbg。和 malloc 区别就是多了些参数。
分配了 32 个 ioinfo 大小的内存，ioinfo 有三个成员，大小是 6 个字节，内存对齐到 8 个字节。总共 256 个字节，16 进制就是 100。

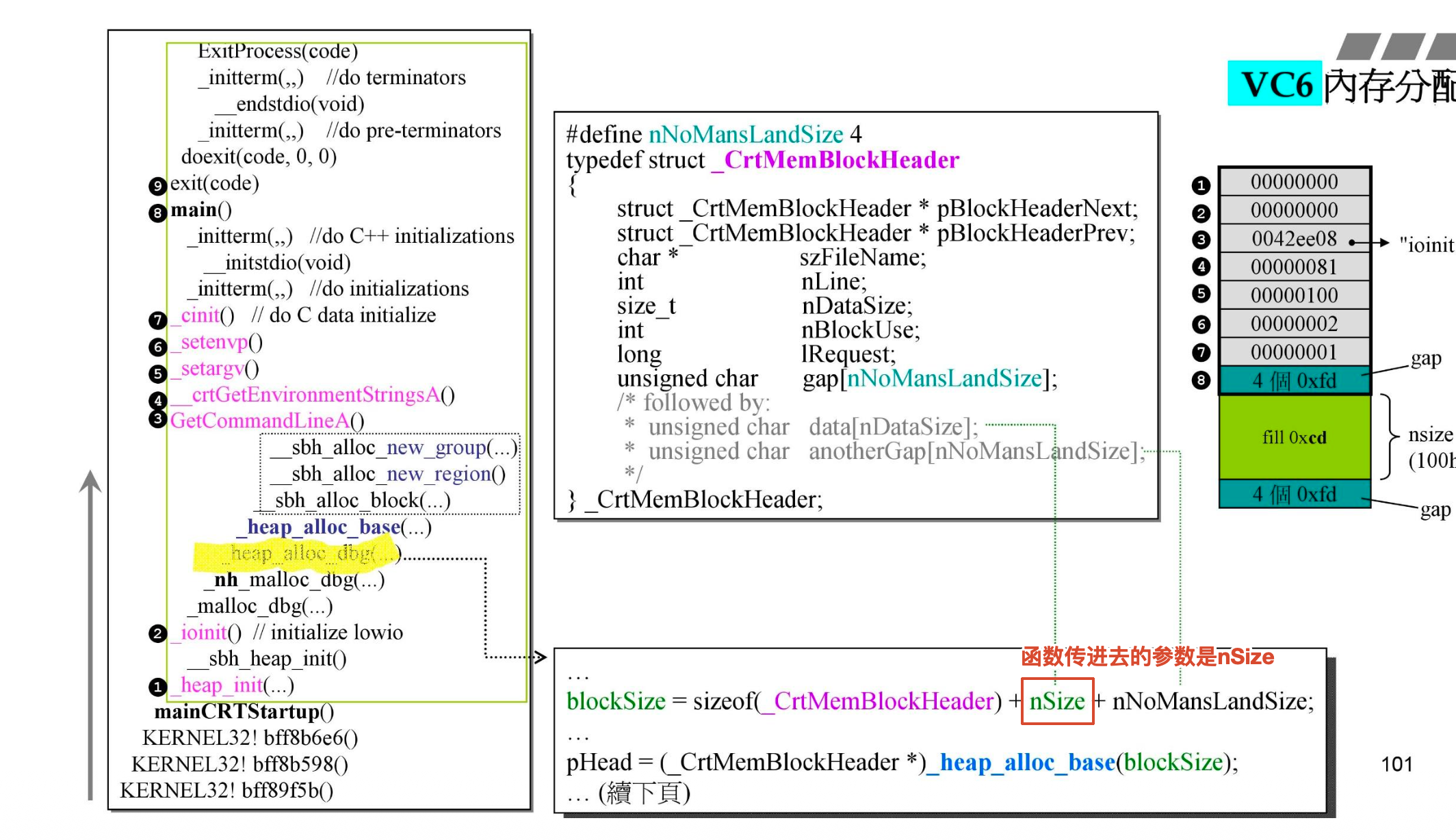

在 malloc_dbg 中调用 _nh_malloc_dbg，在该函数内部又会调用 heap_alloc_dbg 函数，传入的参数是 nSize。就是上面的 256 个字节。函数内部会把 256 字节进行扩充，添加进去 debug header，变成 blockSize 大小，然后再把 blocksize 传进 heap_alloc_base 函数。

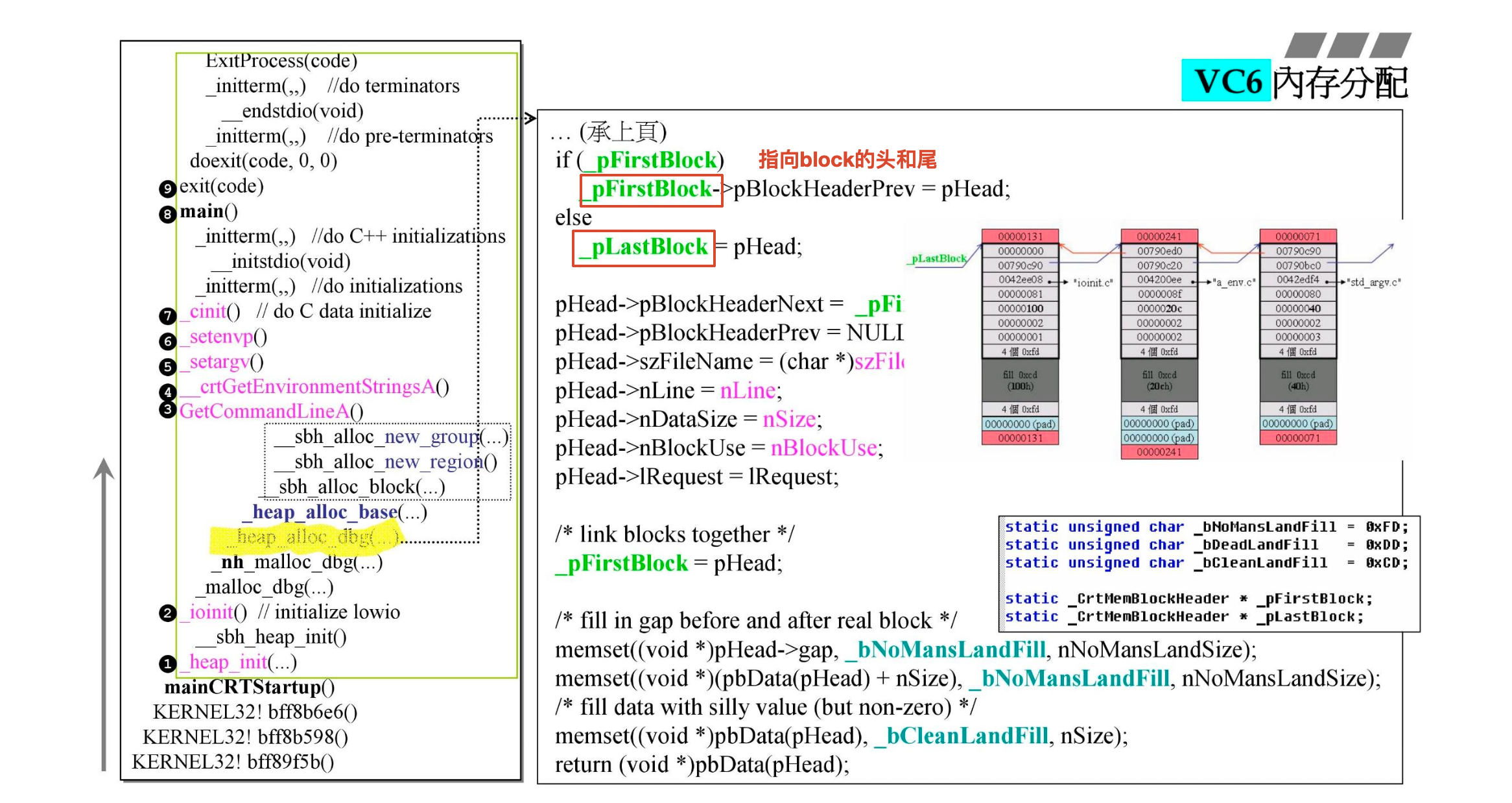

下图有两个指针指向第一块和最后一块。最后面的代码表明在 block 中会 memset 填入一些值。

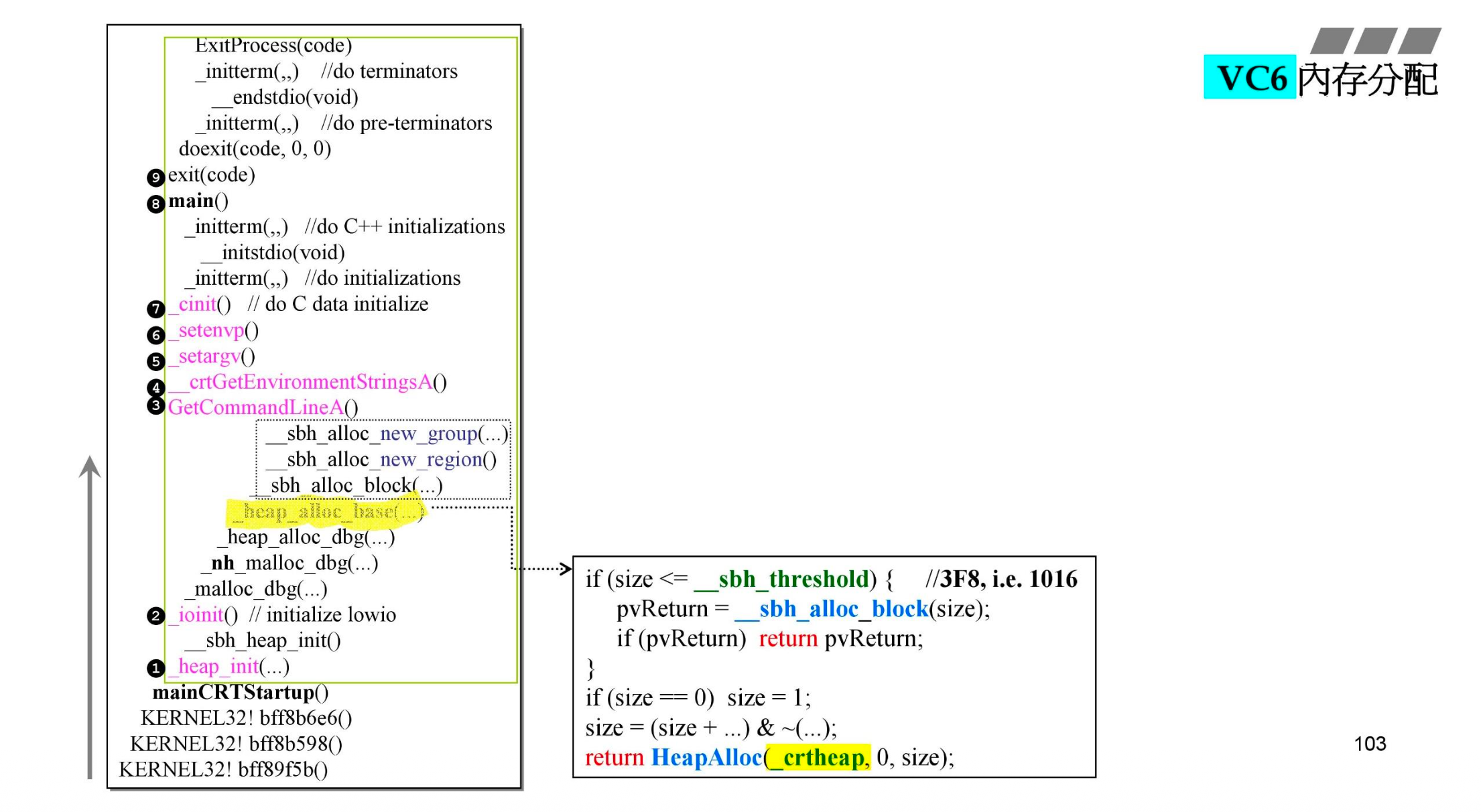

为什么会出现 1016 这个奇怪的数字？因为在 heap_alloc_base 的时候 block 还没有加入 cookie，加入 cookie 后不能超过 1024，才叫做小区块，才为它提供服务，那不加 cookie 之前门限就是 1016 了。

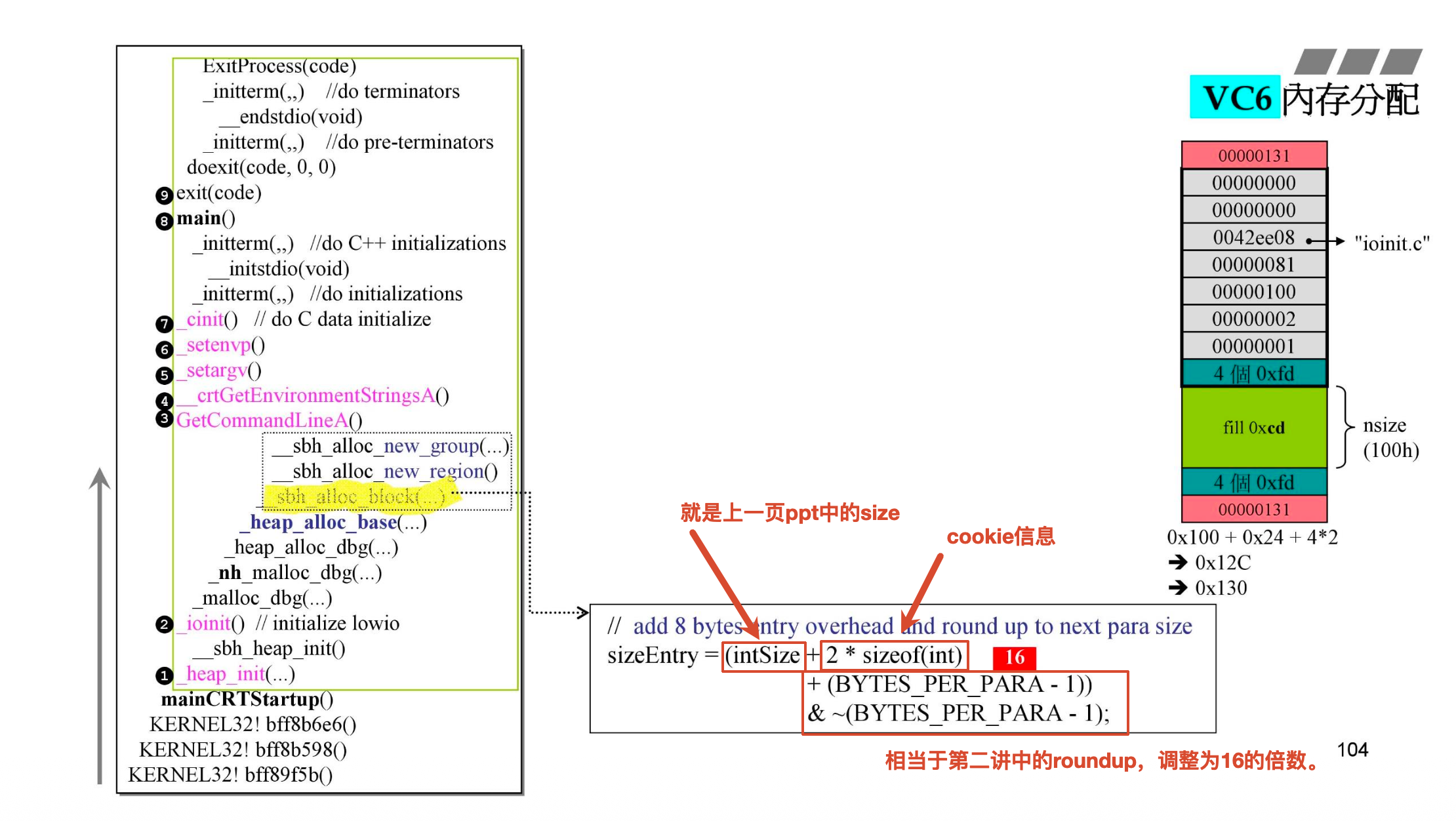

cookie 的内容是 131h，这个在之前我们说过原因了，虽然块大小最终是 130，但是 16 倍数，最后四位肯定是 0，那就拿最后一位表示该块有没有被分配出去，因为这个块马上就要分配出去了，所以最后一位为 1。当回收给 SBH 的时候，就会设置为 0，cookie 的内容就是 130h 了。

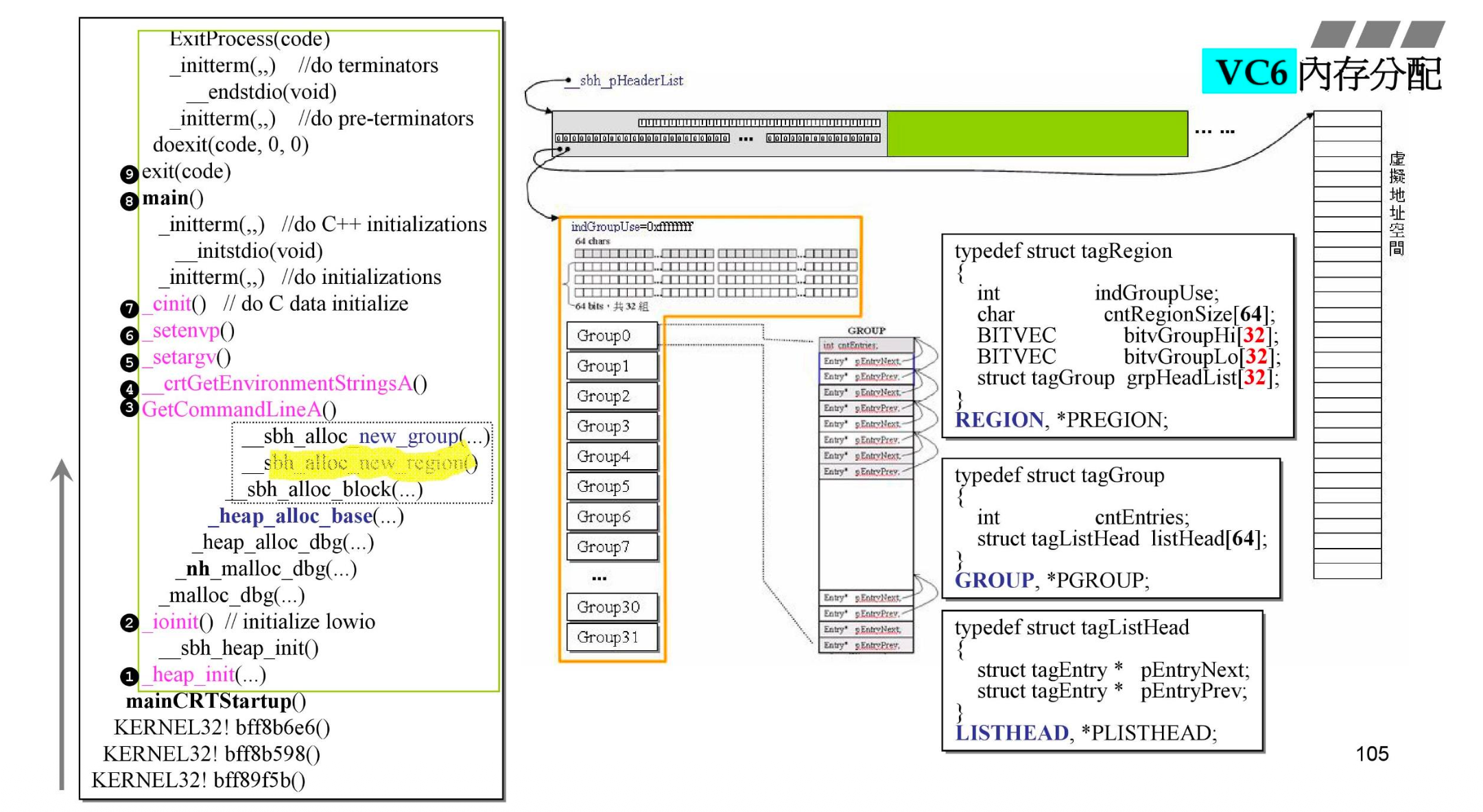

接下来看 new_region 函数：这个时候才真正的要分配内存了，前面都是在调整大小。一个 header 会去申请真正的内存，为了对这块内存做管理，header 会有一个指针指向 region，region 里面有 group，group 里面有 64 组指针（每组指针管理一条独立的链表，为什么要用两个指针来管理一个链表呢，为了实现双向链表。设置个哨兵节点，节点 Next 指向链表头、Prev 指向链表尾。）。还有 bitvGroupHi、 bitvGroupLo。Hi 和 Lo 会拼接在一起，元素是 unsigned int，也就是 4 个字节，拼在一起 8 个字节，64bit，共 32 个组。这个 region 大概 16KB。
group 中有 64 组指针，64 是怎么算出来的？
VC6 SBH 以 16 字节作为一个最小尺寸单位，源码称为一个 paragraph：
1 |
SBH 能处理的最大用户数据尺寸是：
1 |
每个 block 还需要前、后两个 4 字节大小 cookie，共 8 字节：
1 |
因此最大 SBH block 总长度为：
1 | 0x3f8 + 0x8 = 0x400 |
将 1024 字节按照每档 16 字节分类：
1 | 1024 ÷ 16 = 64 |
所以需要 64 个尺寸等级。

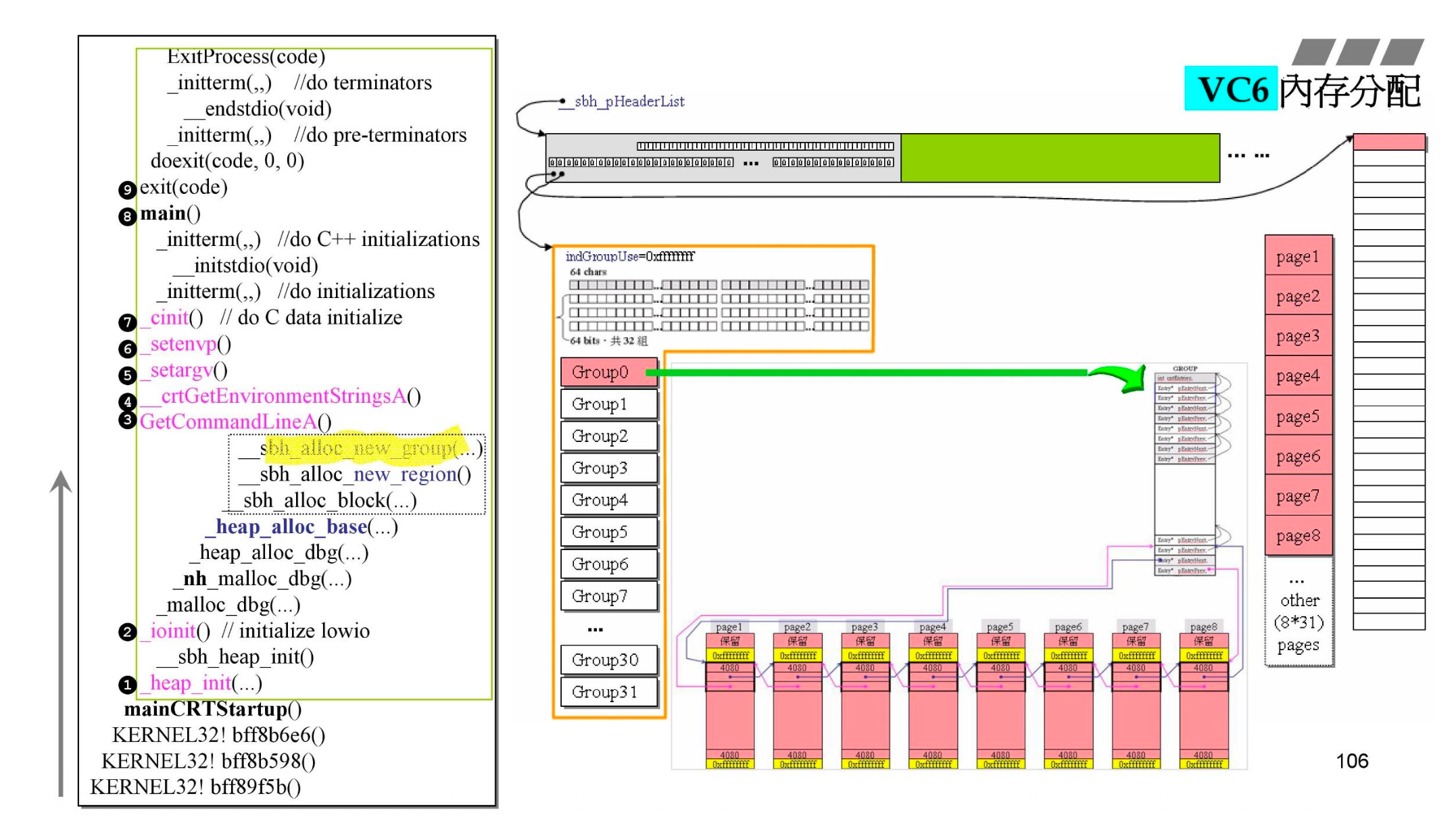

现在 SBH 手上有了 1MB 的内存，如何进行管理呢？看下面的图，虚拟地址空间的大小是 1MB，会将这个空间划分为 32 组，每组的大小是 32KB。每个 Group 管理 32 KB，又可看成 8 个 4 KB 的 page。page 之间通过指针串起来，把这 8 个 page 挂到最后一个链表上。
前面说的 1MB 是虚拟地址空间，SBH 真正向操作系统要内存的时候，要的并不是 1MB，而是 8 个 page。这 8 个 page 在虚拟内存中是连续的。但是在物理内存中不一定连续。在操作系统中学过页式内存管理，连续的虚拟页会映射到离散的物理页框。

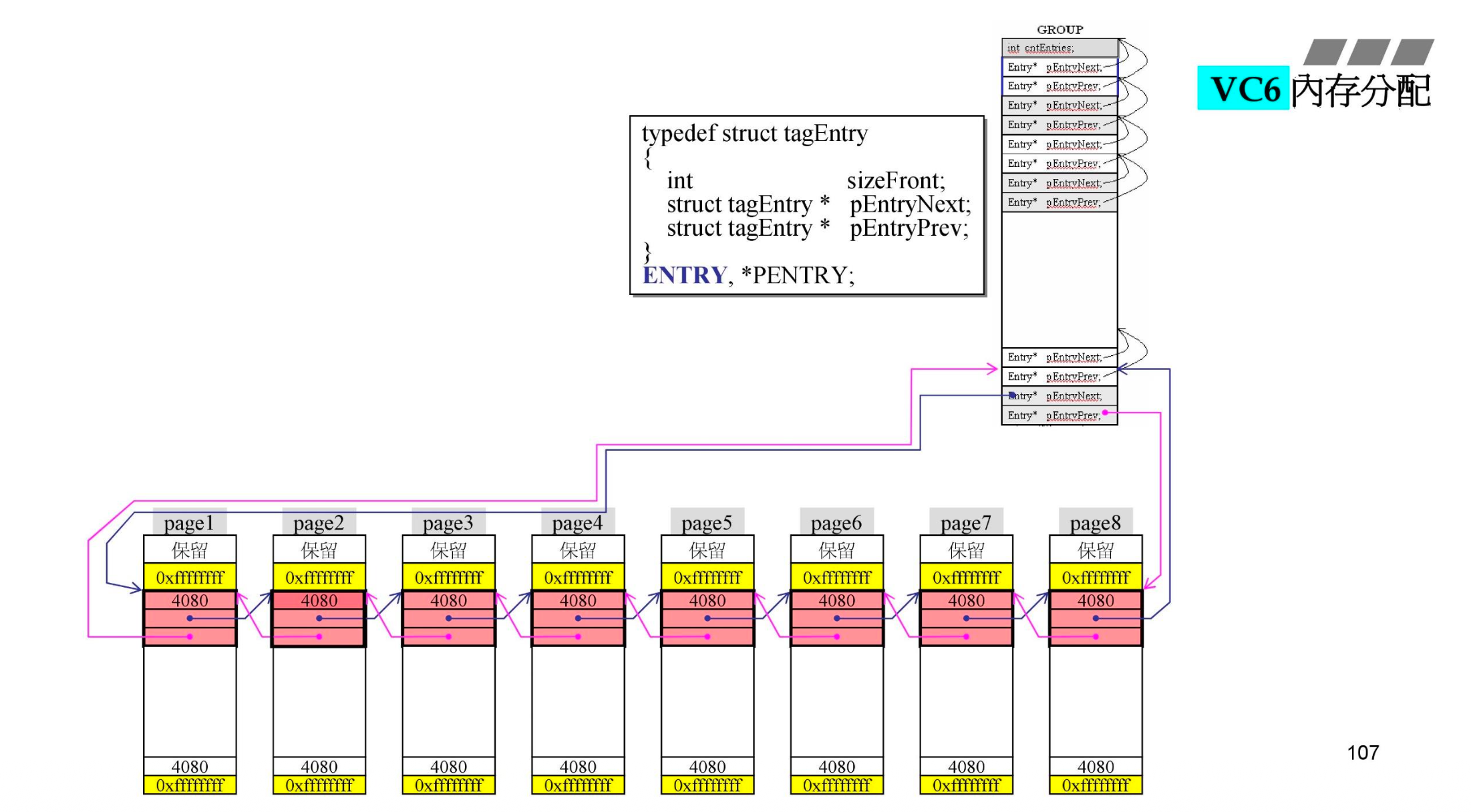

接下来把图片放大，再详细看下这个 page。page 里面的 4080 指的是两个黄色块之间的大小（block 的大小）。整个 page 是 4kB，也就是 4096B，黄色大小是 2*4B，剩下是 4088B。但是会被调整为 16 的倍数，这就是图上保留块的意义。黄色夹的块大小调整为 4080，保留块大小是 8 个字节。每个 block 上下都会带 cookie，4080 包含 cookie 的 8 个字节。
每个 Page 两端有：0xffffffff。这个值会被当作「已占用的边界标记」，这个值在后面 free 的时候会有作用。
group 中有 64 组指针，也就是 128 个指针，指针指向 Entry 结构体，这个结构体里面有三个东西，其中两个指针，指向的是结构体本身。可以仔细看下图中蓝色线的指向，体会一下。
block 中有 64 组指针，每组指针管理一个链表。链表区块大小是多少？第一个链表是 16，第二个是 32，依次类推，第 64 个就是 1024。但是从上图我们看到最后一组指针管理的区块大小明明是 4080，接近 4K。这是为什么？这就是 VC6 底下的独特的设计，最后一个链表管理大于 1k 的区块。

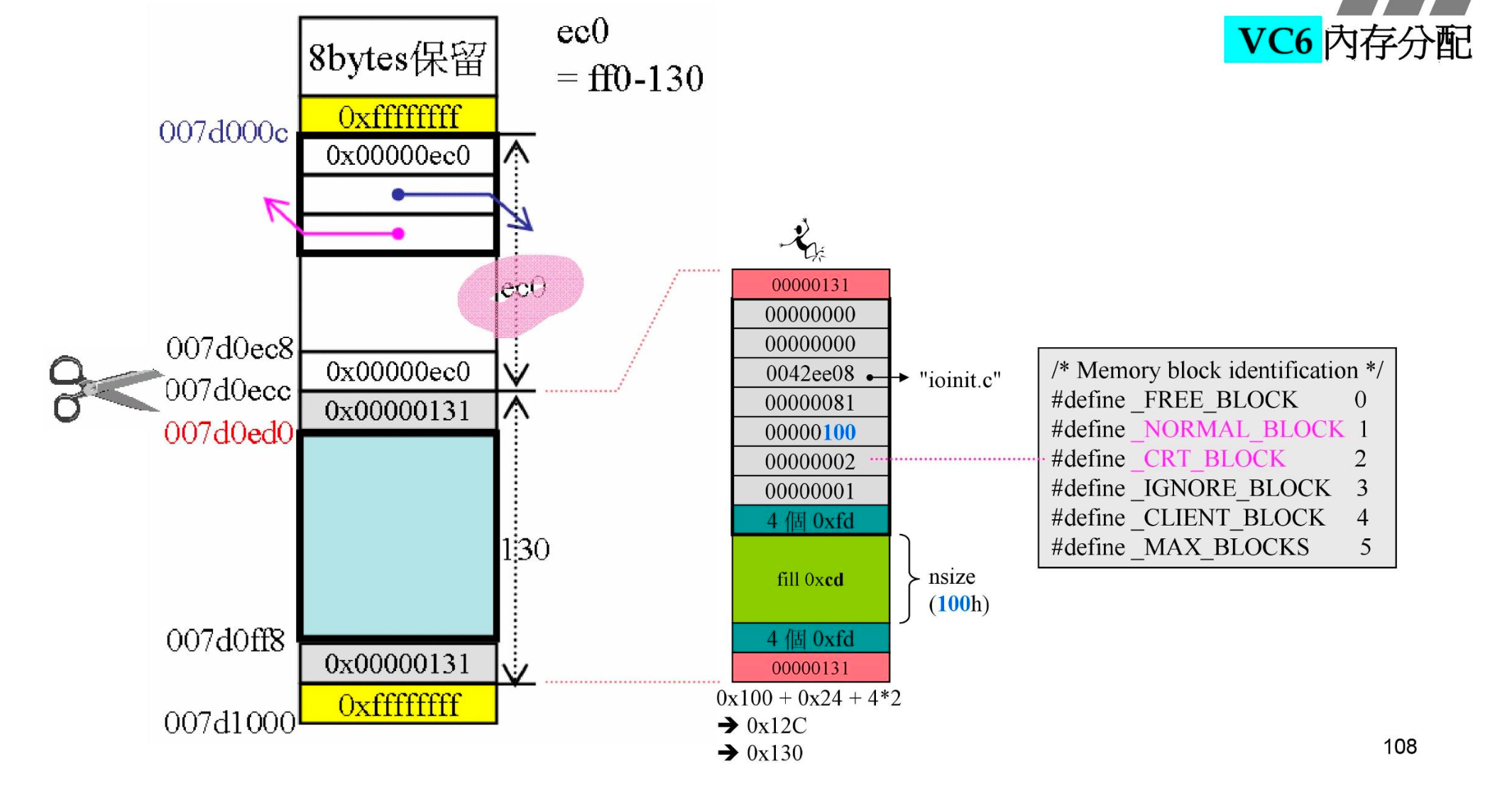

下面这个图是对 block 做切分（把 page 中原来一个 4080 字节的大空闲 block，重新划分成「剩余空闲块」和「本次已分配块」两个相邻 block。）。Io_init 申请 256 个字节，也就是 100h。加上 cookie 和 debug header，再调到 16 的边界最后是 130h。4080 对应的是 ff0，相减剩下的是 ec0。alloc_new_group 返回红色的地址，函数一层层返回，最后 io_init 返回的是绿色内存的地址。也就是实际 100h 内存所在的地址。
SBH 行为分析
首次分配

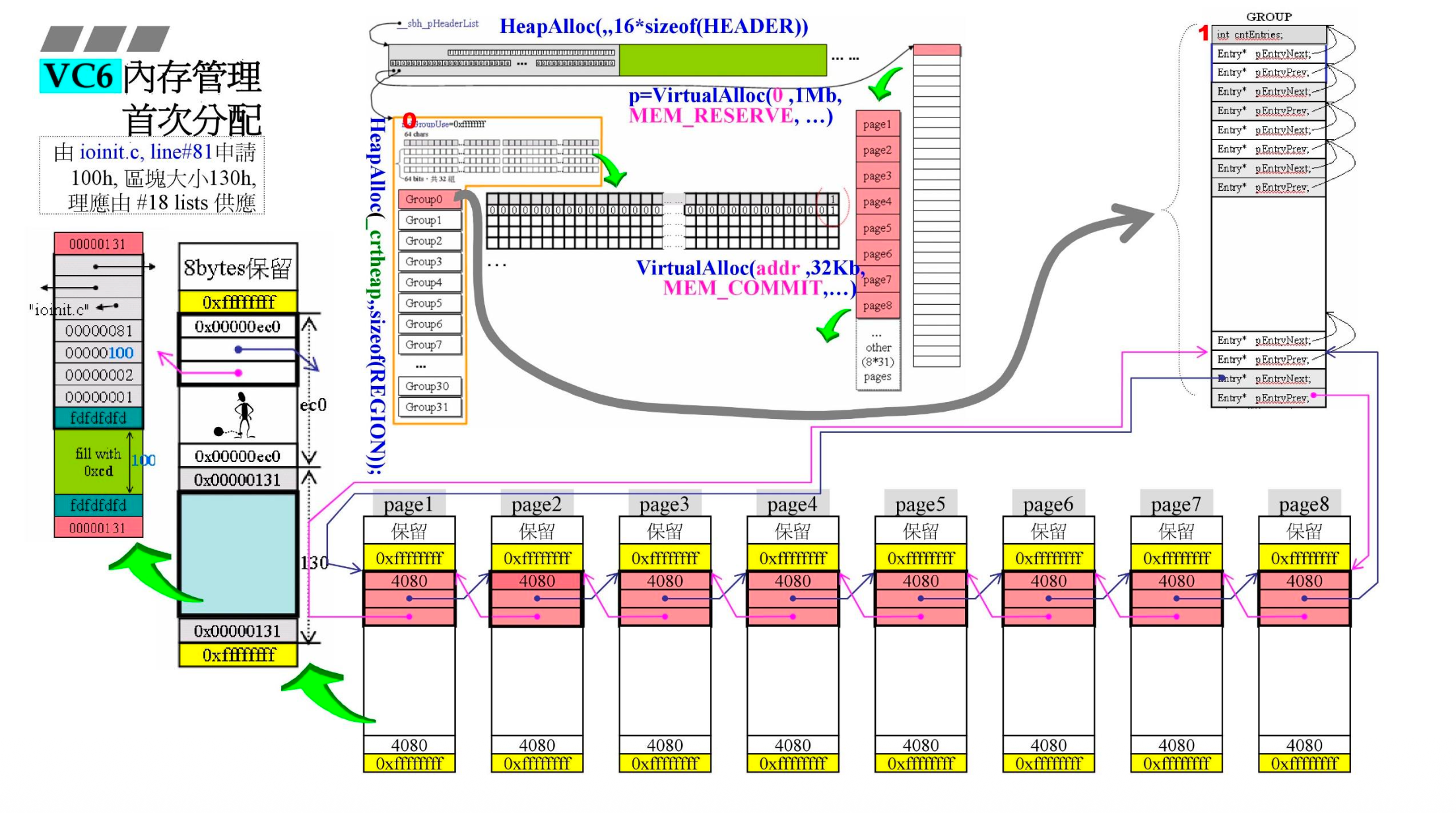

这张图描述的是 CRT 已完成 SBH 基础初始化后，第一次出现符合 SBH 条件的小块申请时，SBH 创建首个 Region、提交首个 Group、初始化 8 个 Page，并从其中一个空闲块切分出申请块的过程。
HeapAlloc (_crtheap, 16 * sizeof (HEADER)) 申请了可容纳 16 个 HEADER 的管理数组，这属于 SBH 初始化。

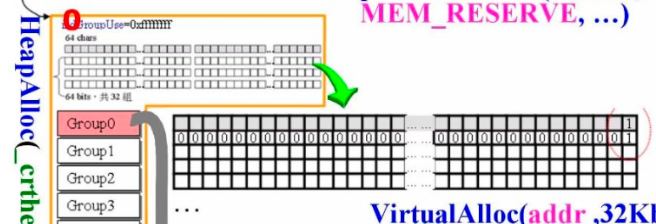

把 region 单独拿出来，里面有 64 个 bits，每位代表每组指针的状态，是否挂着 free_list。开始的时候只有最后一组指针挂着 free_list，所以只有最后一位是 0。灰色的块是 64 个 chars，最后一位也设置为 1。
N 次分配

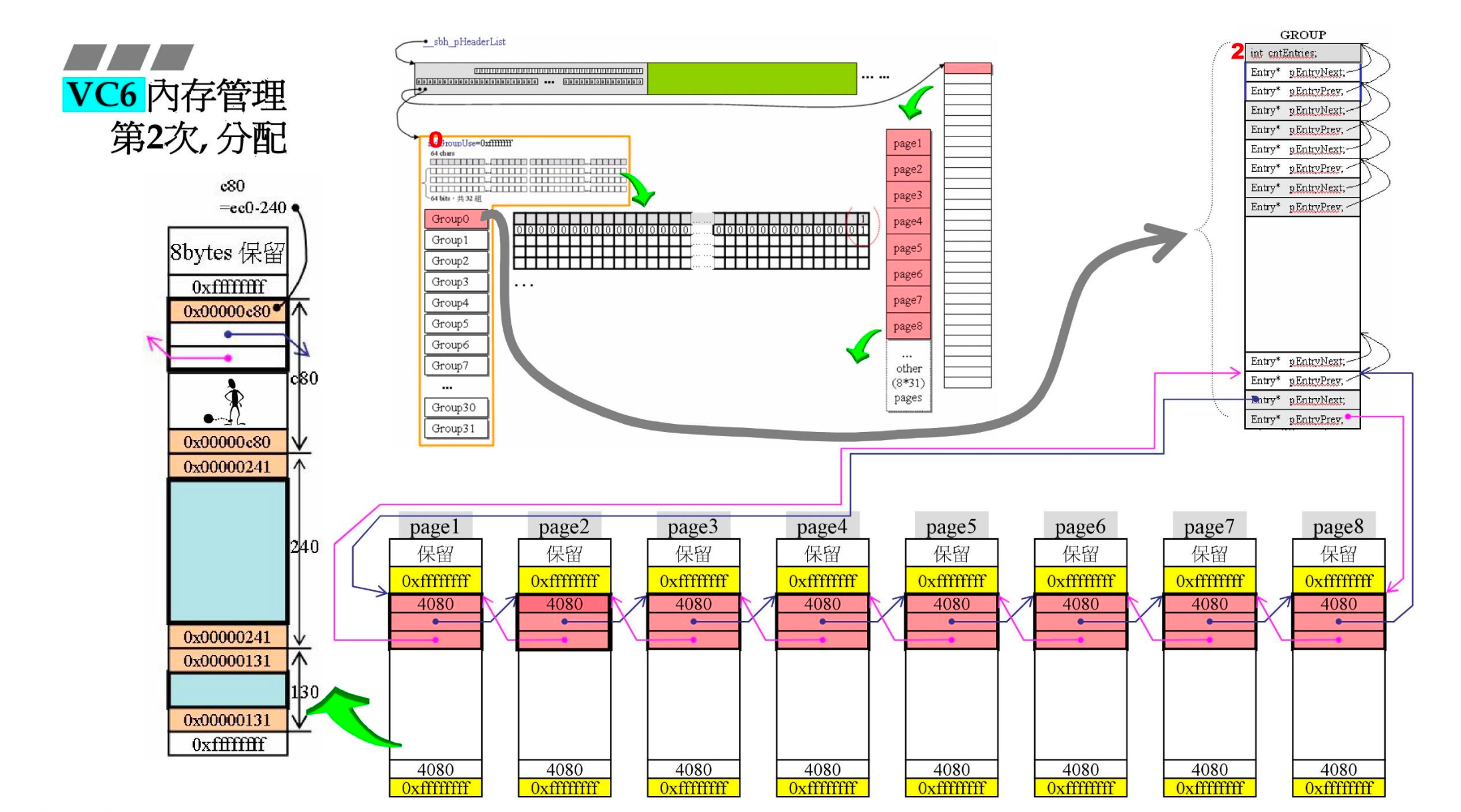

接下来看第二次分配（CRT 中的 getenvironmentstrings 函数发出的请求），请求的内存再加上 debug header，cookies，再调整到 16 的边界，最后是 240h。首先要判断 240h 需要第几号链表提供服务，（转换成 10 进制，除以 16，再减 1）由于通过看 64bits，只有最后一位是 1，表明此时只有最后一组指针挂着 free_list，所以只能对最后一个链表的 page 做切分，过程和第一次分配是一样的。
group 中的 int 整数 cntEntries，记录当前 Group 中尚未释放的「已分配 block」数量。当该数为 0 时，代表整个 32 KB Group 内已经没有任何用户正在使用的 block。就可以回收给操作系统了。

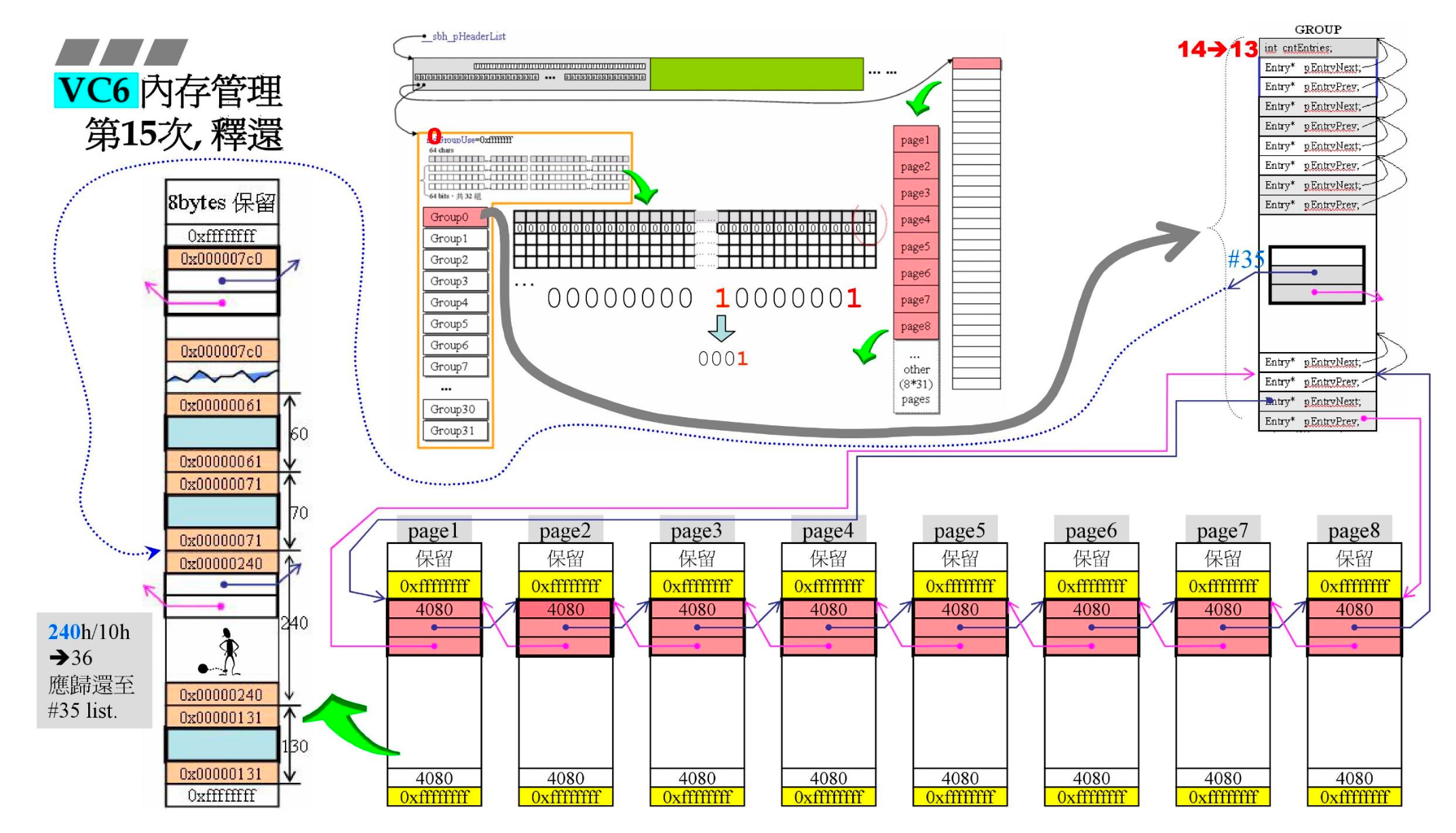

前面讲的都是 malloc，接下来讲 free。cntEntries-1。释放的是第二次 malloc 的内存。大小是 240h，应该被第 35 组指针管理，所以就将第 35 组 next 指针指向该 block。该 block 也会有两个指针（同样是嵌入式指针），指向 next 和 prev。由于 #35 中 free_list 只有这一个块，所以：
1 | listHead[35].pEntryNext = block; |

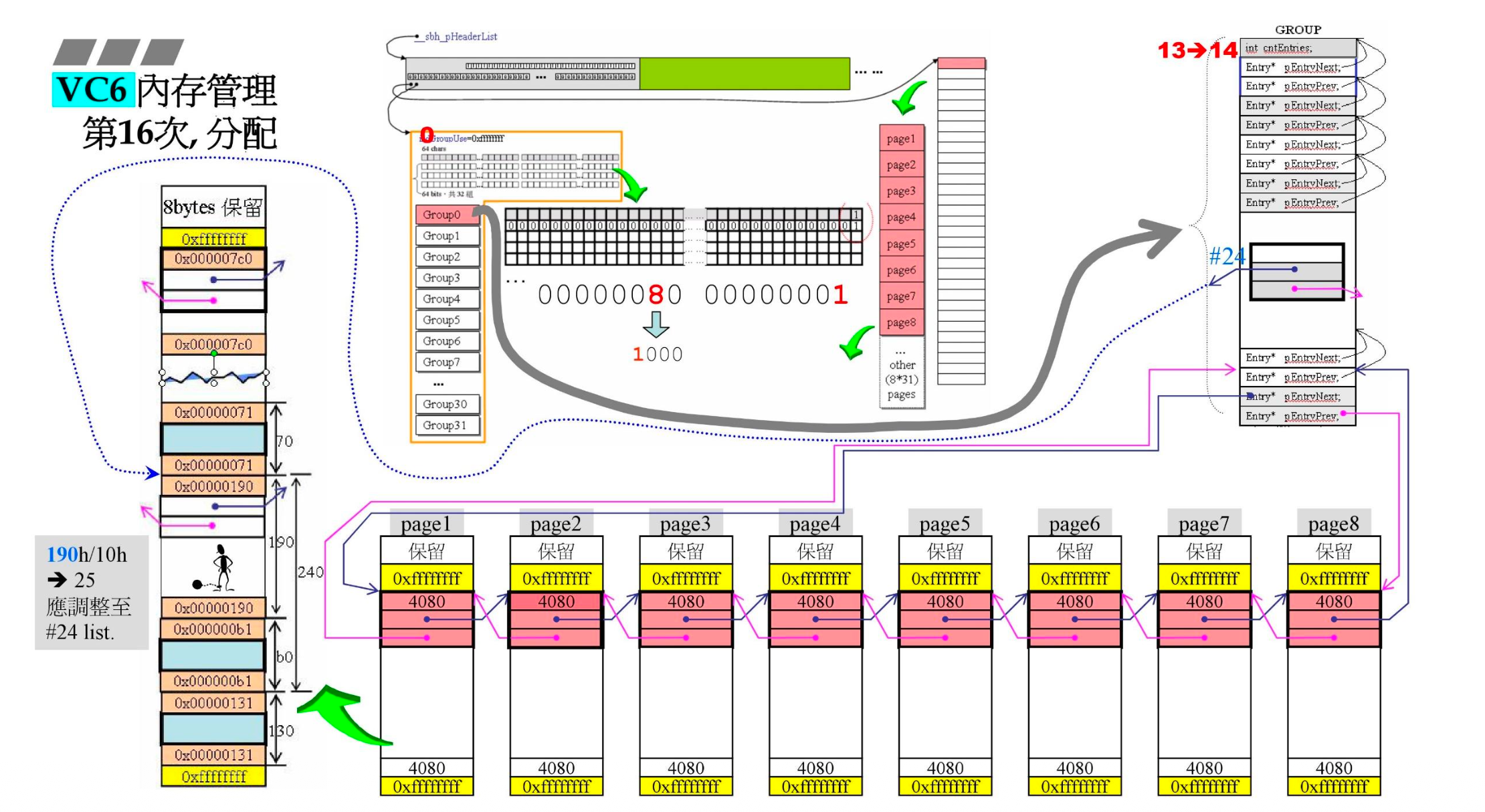

接下来进行分配，大小是 b0。理应由第 B0/10h-1 条链表提供服务，但该链表是空的，所以只能由第 35 条链表来提供服务。第 35 条链表有一个区块，大小是 240h，做切分，切分出 b0，剩余 190h。190h 这个区块需要被调整到第 24 条链表。

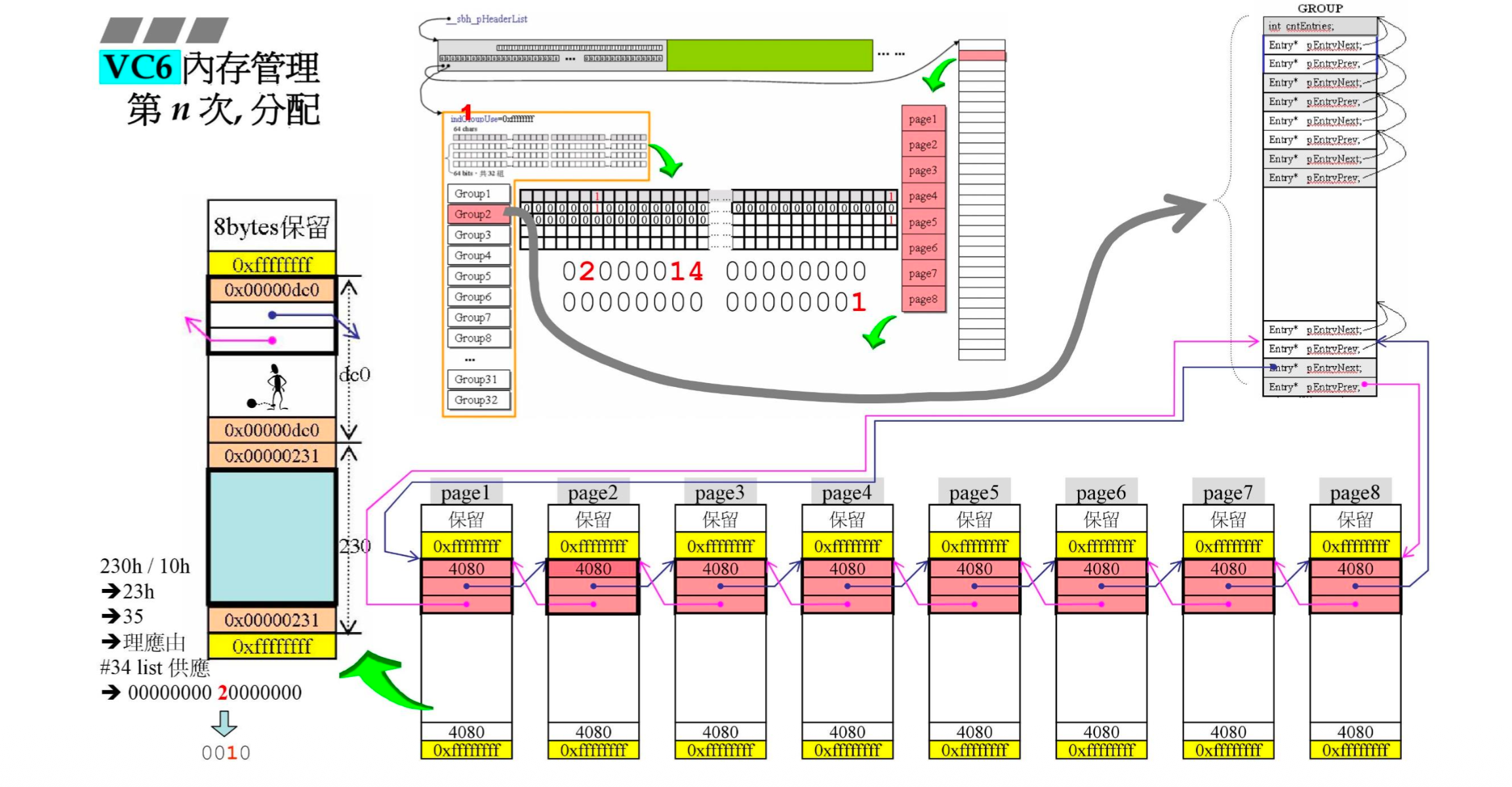

为什么用第二组 group 了？因为第一组 group 不能满足这次的需求了，为啥呢，从 02000014 中看出哪些链表上面是有区块的，这些区块太小了不能满足本次需求，所以需要用第二组 group 了。
区块合并

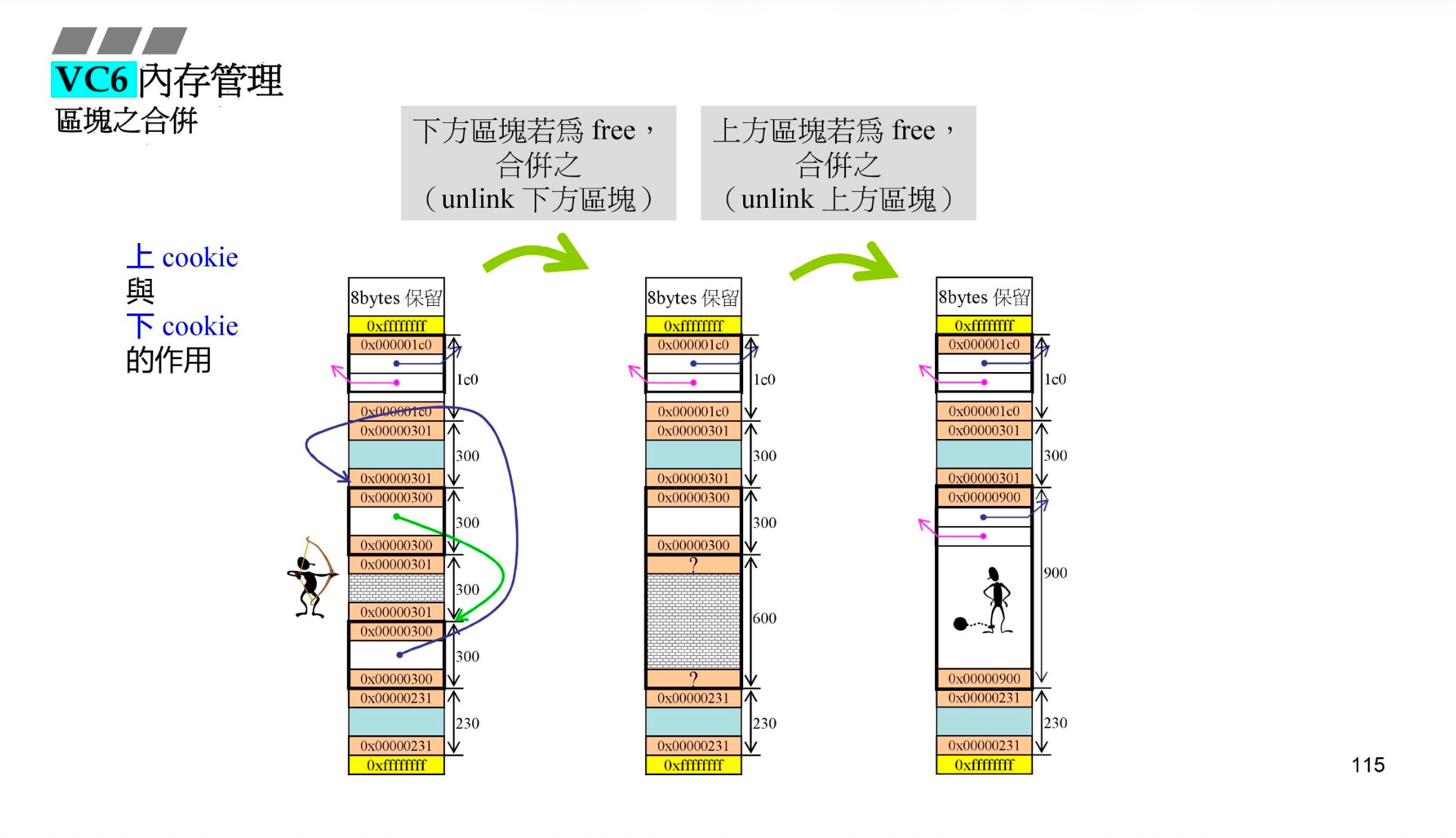

释放的区块是可以被合并的。合并之后再去判断应该把合并后的 block 挂到哪条链表下。如果没有下 cookie 这个设计，就没办法往上合并。这就解释了为什么每个 block 上下都要有 cookie。
先找到当前 block 的上 cookie：
1 | pEntry |
释放的时候只需要拿到 pvAlloc 后向前移动 4 字节，就找到了当前 block 的上 cookie，用上 cookie 找到当前 block 的下 cookie，也就找到了下一个 block 的上 cookie，进而得出下一个 block 是否空闲。pvAlloc 后向上移动 8 字节，就能找到上一个 block 的下 cookie。
以 malloc(0x100) 为例，梳理下 malloc 的流程：
1 | 低地址 |
Debug Heap 向基础堆申请：
1 | 用户数据 0x100 |
SBH 再加上自己的两个 cookie：
1 | 基础堆所需区域 0x124 |
所以 SBH 管理的是一个 0x130 的 block，但其中真正由应用程序使用的只有 0x100：
1 | 0x130 SBH block |
释放时也要分两层回退。
应用程序调用：
1 | free(pUserData); |
首先由 Debug Heap 根据 pUserData 向前找到：
1 | pHead = pHdr(pUserData); |
检查 Debug Header 和前后 0xFD 保护区后，再把 pHead 交给基础堆。SBH 收到 pHead 后，才继续向前减 4 字节寻找自己的上 cookie：
1 | pEntry = (char *)pHead - sizeof(int); |
VC6 free

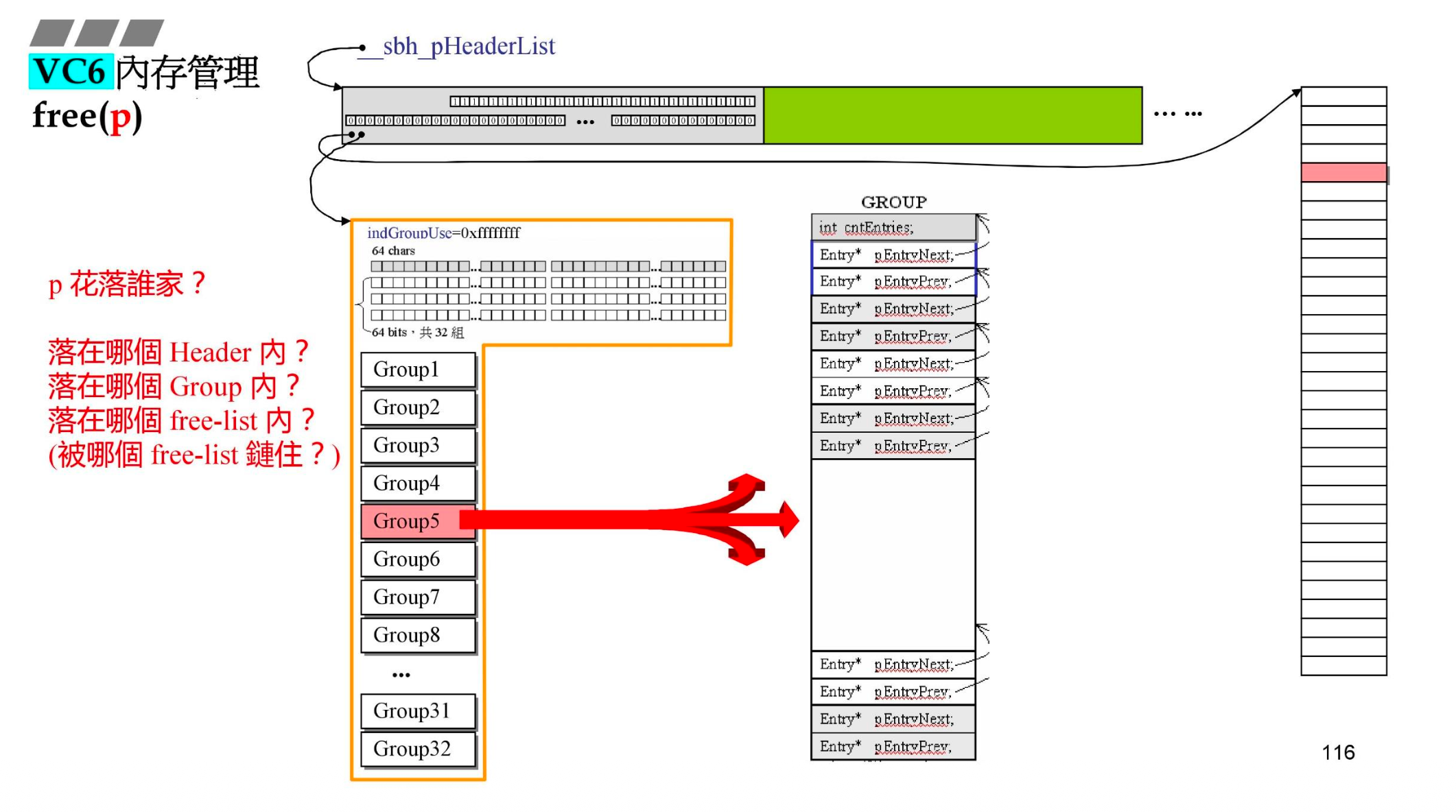

如何找到 p 在哪个 header？sbh_pHeaderList 指向 header 数组，很容易找到每个 header 指向（header 中有个指针，指向虚拟地址空间）的虚拟地址空间，进而确定 p 落在哪个 header 中。如何找到落在哪个 group 中？p 减去虚拟地址空间首地址，然后除以 32，就得到了 group。如果找到 free_list？通过 p 找到 block 的上 cookie，就得到了 block 的大小，除以 16-1，就得到了需要回收到第几号链表。
总结
vc6 内存管理总结：

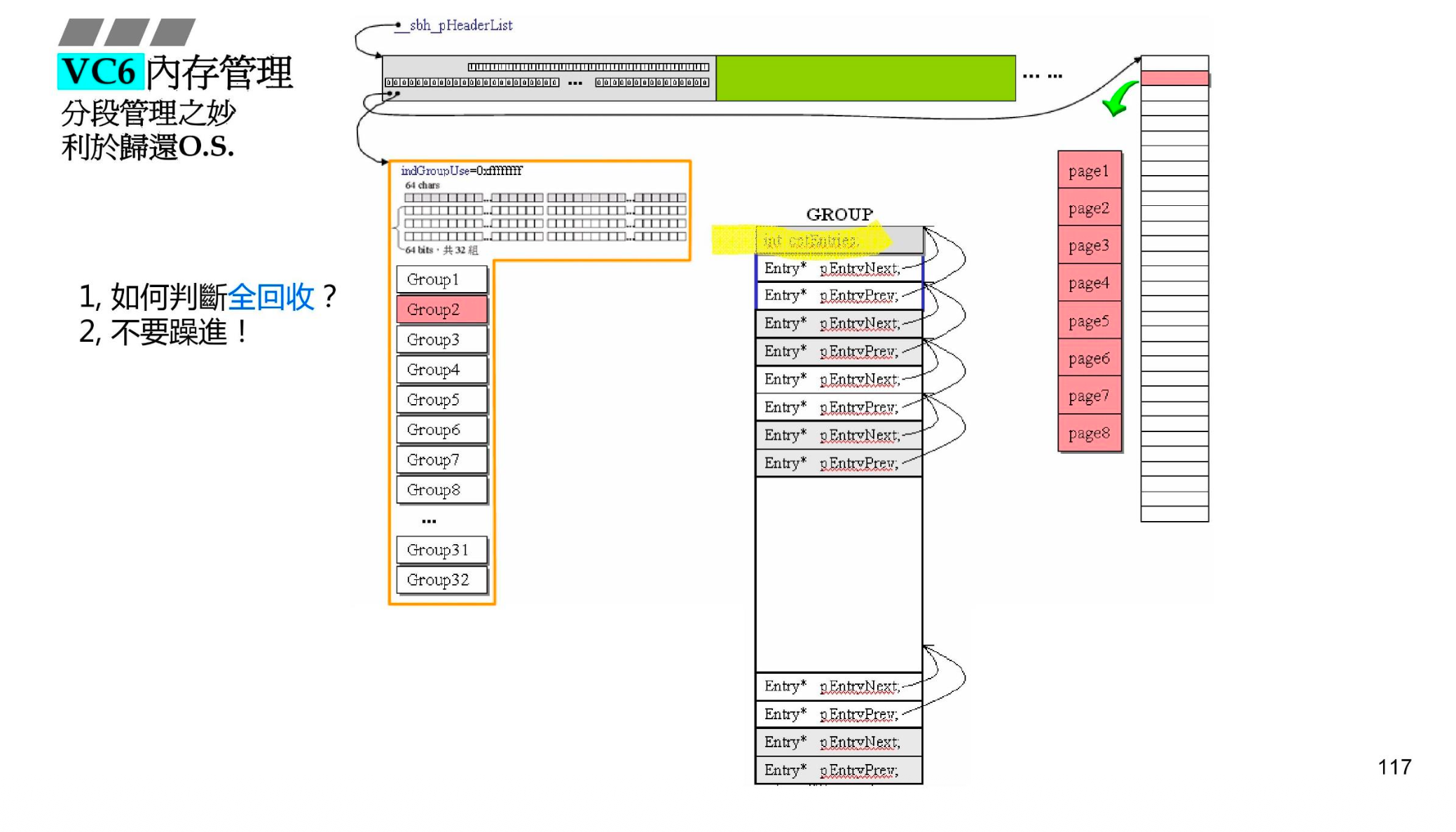

分段管理。把 1MB 的内存划分为 32 块，一个 group 管理一块。再把每块继续细分成 8 个 page。每个 group 管理 8 个 page。
分段管理的好处：
全回收指的是把 group 对应的 8 个 page 归还给操作系统。如何判断能否全回收？前面也提到过就是判断 cntEntries == 0。
全回收状态就是初始状态。当 cntEntries == 0，SBH 不会着急把内存还给操作系统，会等下一次又出现全回收，才会把上一次的内存还给操作系统。
全回收状态为什么就是初始状态。因为 SBH 的释放操作会不断把地址相邻的空闲 block 合并。当一个 Group 中所有已分配 block 都被释放后，每个 Page 内最终只可能剩下一个最大的空闲 block，于是逻辑布局重新回到刚初始化时的样子。
比如某个快照中 page 的状态：[剩余空闲][已分配 A][空闲 B][已分配 C]，当释放 A 后，会变成 [空闲][已分配 C]，释放 C 后，[空闲]。
为什么 8 个 page 不会合并成一整块，因为黄色块 0xffffffff 会被当作「已占用的边界标记」，合并到 page 边缘就停止了。所以一个 Group 全部释放后，不会形成一个 32 KB 的大空闲块，而是恢复成：8 个 Page✖️4KB。

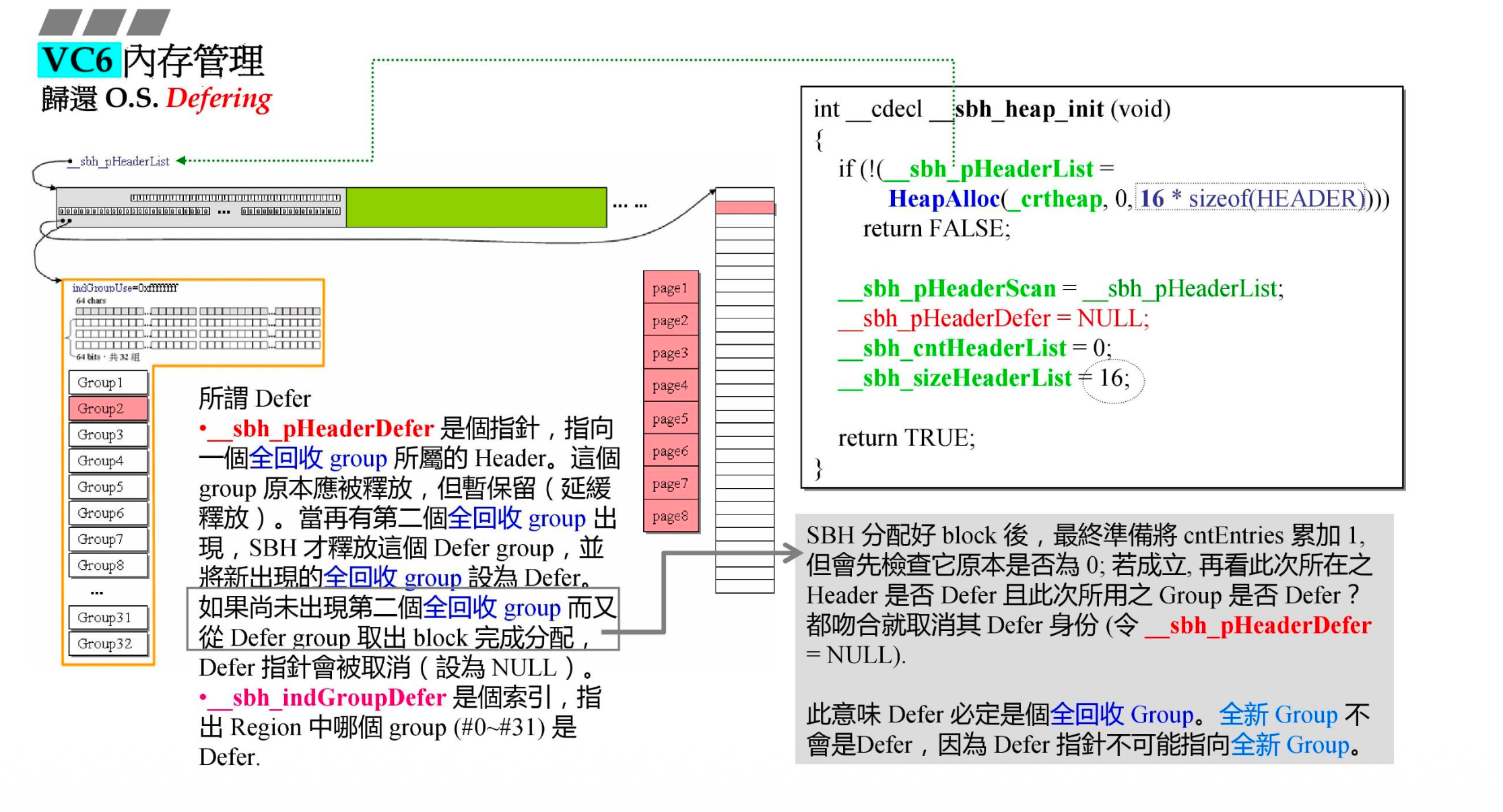

延缓全回收动作：

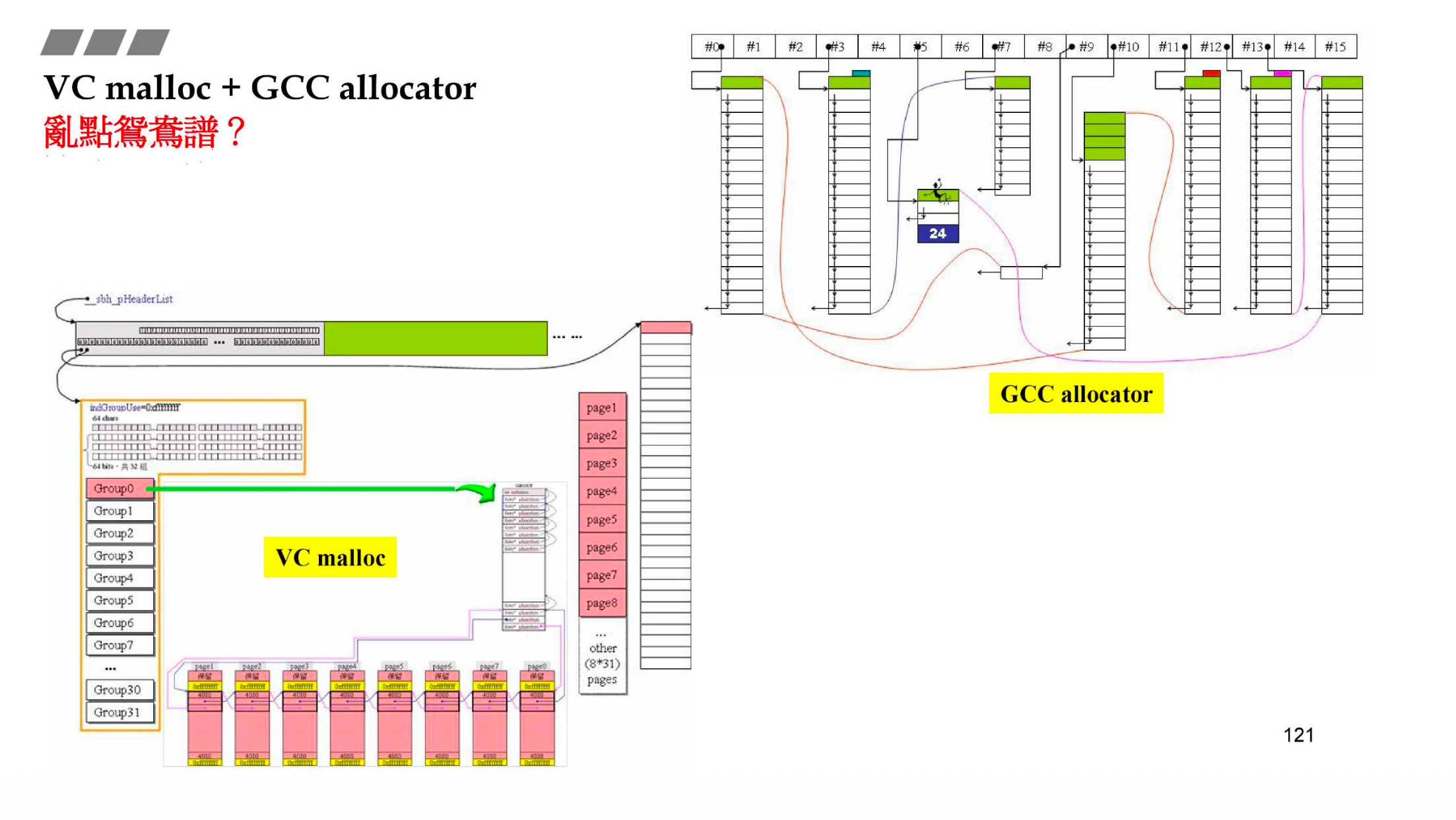

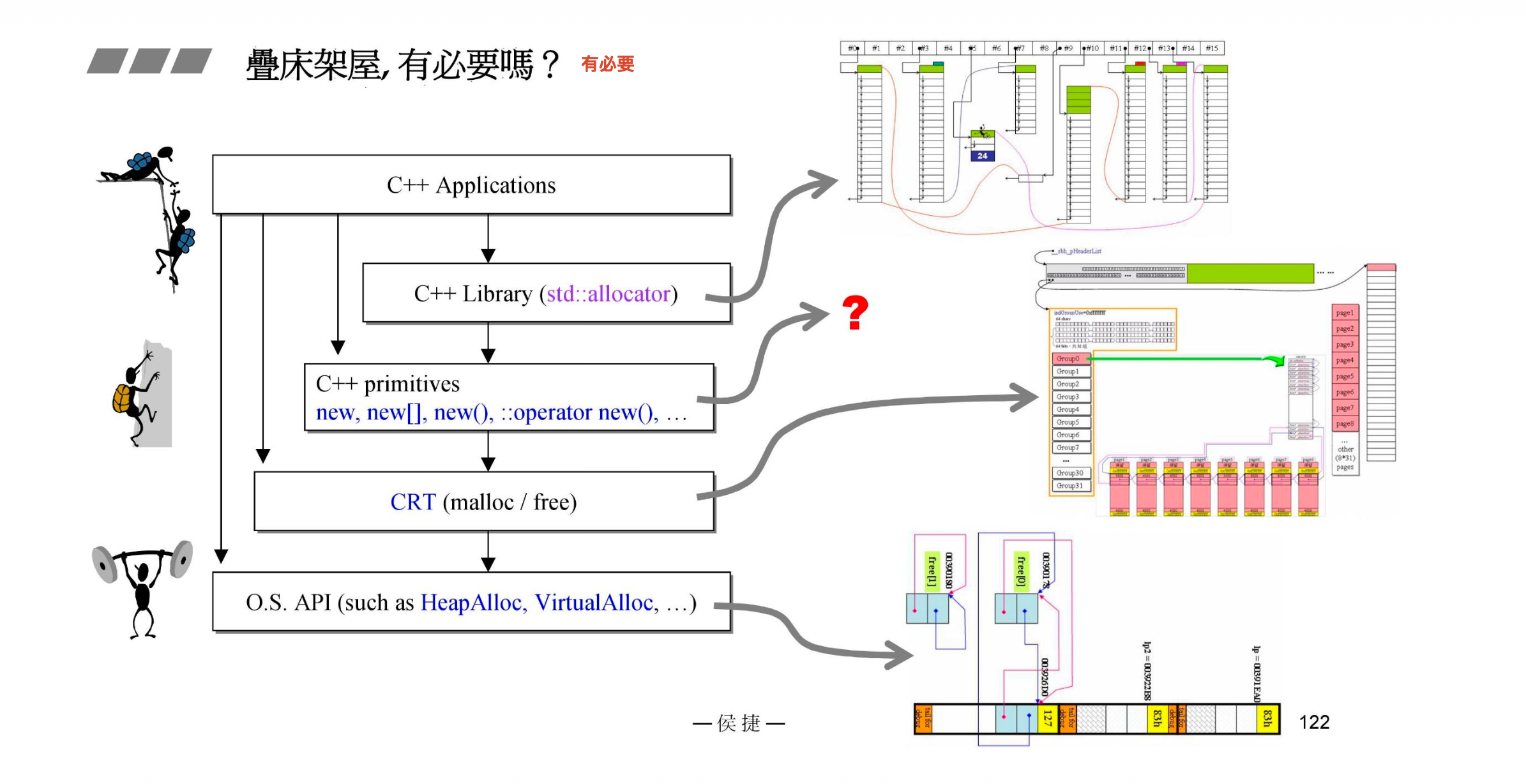

大局观整理
