tags: [Unreal Engine, 蓝图, 电梯门, 位移]

电梯门蓝图制作教程

1. 概述

电梯门的实现原理与自动门类似，核心区别在于 运动方式：

门类型	运动方式	触发方式	复杂度
自动门	旋转（绕 Z 轴）	碰撞体自动触发	低
电梯门	平移（沿 X/Y 轴滑动）	按键交互触发	中

电梯门通常包含 两扇门板，向左右两侧滑动打开，并且需要按键（如 E 键）来触发开关门。

2. 创建 Actor 与组件层级

新建一个 蓝图类（Blueprint Class），父类选择 Actor，命名为 BP_ElevatorDoor。
打开蓝图编辑器 → 视口（Viewport）。
添加组件并建立如下层级结构：

BP_ElevatorDoor (自建 Actor)
├── LeftDoor (StaticMesh)          ← 左侧门板，向左滑动
├── RightDoor (StaticMesh)         ← 右侧门板，向右滑动
├── BoxCollision (BoxCollider)     ← 碰撞体，检测玩家交互
│   └── (挂载在门板上，跟随门移动)
└── InteractionText (TextRender)   ← （可选）提示文字 "按 E 开门"

核心思路： 电梯门的两个门板各自向相反方向平移。BoxCollider 需要挂载在网格体父级之下（而不是与门并列），这样碰撞体可以跟随门板移动，确保只有在门附近才能触发交互。

关键点：如果 BoxCollider 不跟随门移动，玩家在门打开后依然能触发”开门”操作，导致逻辑混乱。

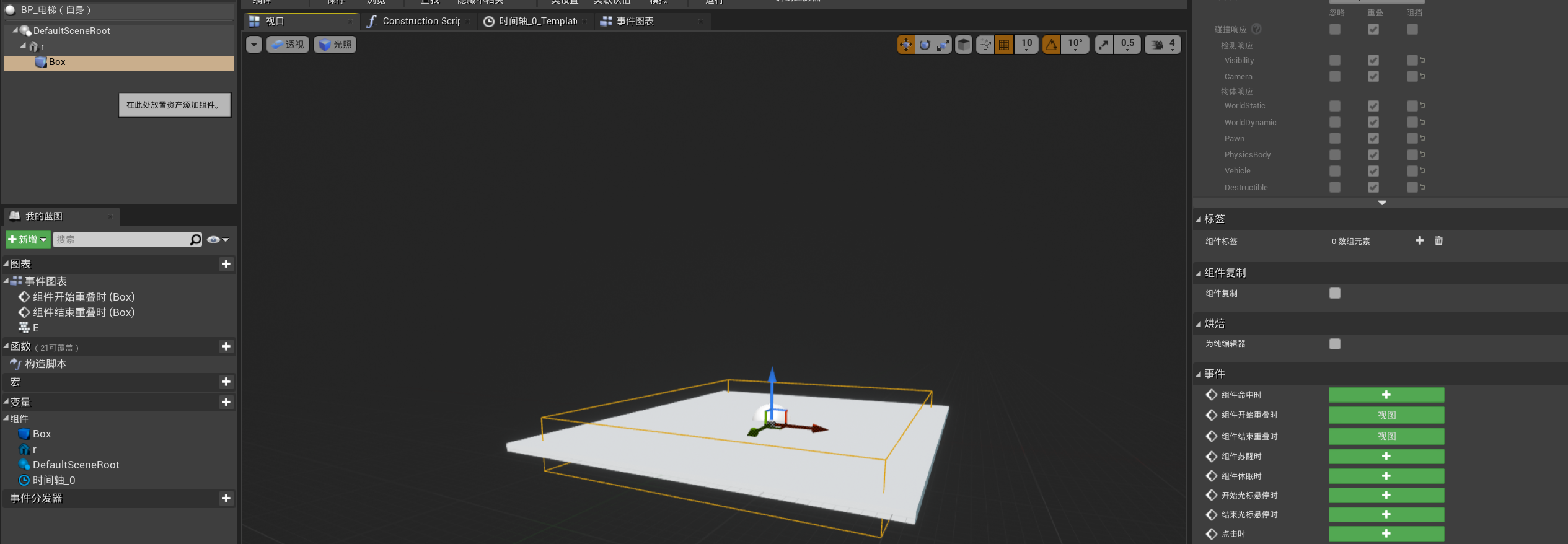

3. 组件详细设置

3.1 静态网格体（StaticMesh）

为 LeftDoor 和 RightDoor 分别指定对应的电梯门板网格体。
确保两扇门的 枢轴点（Pivot Point） 位于门板的内侧边缘（即两扇门相对的边缘），这样当门滑动时，两扇门向两侧张开。
- 左门枢轴点在右边缘；
- 右门枢轴点在左边缘。
如果模型枢轴点不对，可以用一个 Scene Component 作为父级做偏移补偿。

3.2 盒体碰撞组件（BoxCollision）

添加 Box Collision 组件，作为 LeftDoor 或 RightDoor 的子组件。
调整碰撞体大小，使其覆盖电梯门前的交互区域。
在细节面板中，勾选：
- ✔ 组件开始重叠时（On Component Begin Overlap）
不需要勾选「组件结束重叠时」，因为电梯门是用按键触发的，不是自动关门。

3.3 交互提示（可选）

添加一个 TextRender 组件，显示”按 E 开门”。
仅在玩家靠近时可见（通过碰撞体重叠事件控制 Visible 属性）。

4. 蓝图节点逻辑

4.1 添加 Timeline（时间轴）

电梯门的滑动需要一个 Timeline 控制动画进度：

在事件图表中右键 → 添加 Timeline 节点，命名为 DoorTimeline。
双击打开 Timeline 编辑器：
- 添加一个 Float Track，命名为 Alpha。
- 设置总时长（Length）：0.8 ~ 1.2 秒（电梯门通常比普通门稍慢，更显平稳）。
- 编辑曲线：
  - 起点 (0, 0) → 终点 (Length, 1.0)。
  - 曲线类型选择 Auto / Cubic（平滑缓动）。
关闭 Timeline 编辑器。

4.2 添加变量

变量名	类型	默认值	作用
`bIsOpen`	`Boolean`	`false`	记录当前门是否打开，用于切换开门/关门状态
`DoorSlideDistance`	`Float`	`100.0`	单扇门板的滑动距离（厘米），根据实际模型调整
`bPlayerInRange`	`Boolean`	`false`	记录玩家是否在交互范围内

4.3 碰撞检测逻辑

On Component Begin Overlap (BoxCollision)
    ↓
    [Set] → bPlayerInRange = true
    [Set] → InteractionText Visible = true

On Component End Overlap (BoxCollision)
    ↓
    [Set] → bPlayerInRange = false
    [Set] → InteractionText Visible = false

4.4 按键交互逻辑

InputAction E (按 E 键)
    ↓
    [Branch] → bPlayerInRange == true?
        ├── Yes → [Branch] → bIsOpen == true?
        │           ├── Yes → [Reverse] → DoorTimeline  (关门)
        │           │           [Set] → bIsOpen = false
        │           └── No  → [Play] → DoorTimeline    (开门)
        │                       [Set] → bIsOpen = true
        └── No  → (不执行任何操作)

4.5 连接开门/关门动画

DoorTimeline (Update) → Alpha (Float)
    ↓
    [Float * Float] → Alpha * DoorSlideDistance
        ↓
    分别连接到 LeftDoor 和 RightDoor 的 [Set Relative Location]

LeftDoor:
    X: -OutputValue  (左门向左移动：负方向)
    Y: 0.0
    Z: 0.0

RightDoor:
    X: +OutputValue  (右门向右移动：正方向)
    Y: 0.0
    Z: 0.0

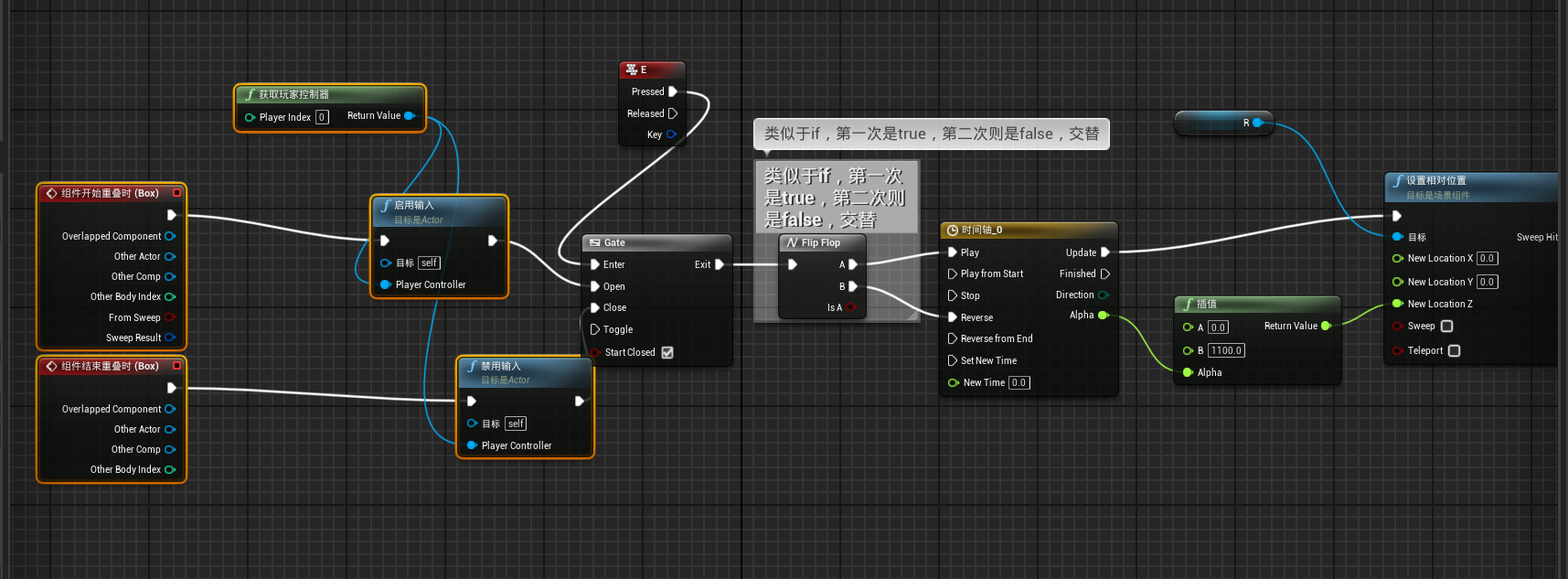

完整连接示意图：

4.6 逻辑说明

事件 / 节点	作用
`On Component Begin Overlap`	玩家进入电梯门范围，标记为可交互
`On Component End Overlap`	玩家离开范围，标记为不可交互
`InputAction E`	按键触发，切换开门/关门状态
`Branch` (x2)	第一层判断玩家是否在范围内；第二层判断门的当前状态
`Timeline (Update)`	每帧输出 Alpha 值，驱动门板位移
`Set Relative Location`	分别控制左门和右门向相反方向平移

5. 进阶功能扩展

5.1 电梯楼层联动

如果电梯门需要与电梯轿厢联动：

在电梯到达指定楼层时，发送一个 自定义事件（如 OpenDoor）给电梯门蓝图。
电梯门收到事件后执行 Play Timeline 打开门，延迟几秒后执行 Reverse 关门。
使用 Cast To BP_ElevatorDoor 节点或 Event Dispatcher（事件分发器）实现通信。

5.2 单扇门（平移门）

如果只需要做单扇的平移门（如地铁屏蔽门、酒店平移门）：

只保留一个 Door (StaticMesh) 组件。
在 Set Relative Location 中只设置 X 轴（或 Y 轴）位移。

5.3 防夹检测

电梯门需要防夹功能，当门关闭过程中检测到碰撞体：

在 Timeline 关门过程中，使用 On Component Begin Overlap 检测是否有物体阻挡。
如果检测到阻挡，执行 Reverse → Timeline 重新开门。
可用 DoOnce 节点防止重复触发。

5.4 开门延时自动关闭

如果希望电梯门在打开一段时间后自动关闭：

在开门时启动一个 Delay 节点（如 3 秒）。
Delay 结束后，如果 bIsOpen == true 且玩家已离开范围，执行关门逻辑。

6. 常见问题

问题	原因 / 解决
两扇门朝同方向移动	LeftDoor 和 RightDoor 的位移值符号相同。确保左门乘 `-1`（负方向），右门乘 `+1`（正方向）。
门滑动超出边界或互相重叠	`DoorSlideDistance` 值过大或过小。根据实际模型尺寸调整。
按键开门无效	检查 `InputAction E` 是否在项目设置中已绑定；检查 `Branch` 节点的 `bPlayerInRange` 是否被正确设置。
碰撞体不跟随门移动	BoxCollider 需要作为门的子组件，或每帧用 `Set Actor Location` 更新位置。
关门时夹住玩家	添加防夹检测（见 5.3 节），在关门过程中检测到碰撞体时重新开门。

额外技巧

可以用 Timeline 的 Reverse from End 代替 Reverse，让门在完全打开后立即开始关闭。
如果电梯门需要平滑加速/减速效果，调整 Timeline 曲线为 Cubic（三次缓动） 或自定义 S 形曲线。
Set Relative Location 也可以用 Lerp (Vector) 节点 + Timeline Alpha 代替，实现更灵活的位置插值。

7. 总结

一个基础的电梯门蓝图需要 3 个组件 + 1 个 Timeline + 按键交互逻辑：

组件 / 节点	作用
`LeftDoor (StaticMesh)`	左侧门板，向左滑动
`RightDoor (StaticMesh)`	右侧门板，向右滑动
`BoxCollision (BoxCollider)`	检测玩家交互范围
`Timeline` (Float Track)	控制 0 → 1 的滑动进度
`bIsOpen` (Boolean)	记录门状态，切换开关
`InputAction E`	玩家按键触发开关

电梯门与自动门的核心区别在于：自动门用旋转 + 碰撞自触发，电梯门用平移 + 按键交互。理解了这个框架，你可以轻松实现各类平移门、联动门、地铁屏蔽门等变体。
